Sentinel 集群限流深度解析（下）：源码实现与核心算法

本文导读

在上一篇文章中，我们介绍了 Sentinel 集群限流的架构设计、部署模式和配置方式。本文作为集群限流系列的下篇，将深入源码层面，剖析集群限流的实现细节。

我们将从以下几个维度展开：

1. 核心接口与类结构：TokenService、ClusterTokenClient、ClusterTokenServer
2. 客户端实现原理：如何发起 Token 请求，如何处理响应
3. 服务端实现原理：如何分配 Token，优先级请求如何处理
4. 指标数据统计：集群限流的滑动窗口实现
5. 常见问题与注意事项：namespace、阈值计算、回退机制

通过本文的学习，你将彻底理解 Sentinel 集群限流的工作原理，遇到问题时能够快速定位和排查。

---

一、核心接口与类结构

1.1 设计思想

理解集群限流，我们可以结合令牌桶算法来思考：

• 服务端：负责”生产令牌”和统一管理令牌总数
• 客户端：向服务端”申请令牌”，申请到了才能放行请求
• 申请失败：要么等待，要么被拒绝，要么回退到本地限流

集群限流也支持热点参数限流，实现原理大致相同。本文重点分析普通的集群限流，热点参数的集群限流留给大家自行研究。

1.2 核心接口定义

sentinel-core 模块的 cluster 包下定义了集群限流的核心接口：

接口	作用
TokenService	定义申请 Token 的接口，由 FlowRuleChecker 调用
ClusterTokenClient	客户端接口，继承 TokenService，增加启动/停止方法
ClusterTokenServer	服务端接口，定义启动/停止方法
EmbeddedClusterTokenServer	嵌入模式接口，同时继承 TokenService 和 ClusterTokenServer

TokenService 接口：

TokenService 是最核心的接口，定义了申请令牌的方法：

public interface TokenService {
    // 申请普通令牌
    TokenResult requestToken(Long ruleId, int acquireCount, boolean prioritized);
    // 申请热点参数令牌
    TokenResult requestParamToken(Long ruleId, int acquireCount, Collection<Object> params);
}

方法参数说明：

参数	说明
ruleId	集群限流规则的全局唯一 ID
acquireCount	申请的令牌数量
prioritized	请求是否具有优先级
params	热点参数值（参数限流专用）

TokenResult 响应实体：

服务端的响应结果封装在 TokenResult 中：

public class TokenResult {
    private Integer status;          // 响应状态码
    private int remaining;           // 剩余令牌数
    private int waitInMs;            // 等待时间（毫秒）
    private Map<String, String> attachments; // 附加属性
}

各字段含义：

字段	说明
status	响应状态码（见下表）
remaining	当前时间窗口剩余的令牌数
waitInMs	需要休眠等待的时间，用于优先级请求预占下一个窗口
attachments	附加属性，暂未使用

TokenResultStatus 状态码：

状态	含义
OK	申请成功，放行
SHOULD_WAIT	需要等待一段时间后放行
BLOCKED	申请失败，拒绝请求
NO_RULE_EXISTS	规则不存在
BAD_REQUEST	请求参数错误
FAIL	服务端处理失败
TOO_MANY_REQUEST	服务端请求过多，限流

ClusterTokenClient 接口：

客户端接口，继承 TokenService，增加了启动和停止方法：

public interface ClusterTokenClient extends TokenService {
    void start() throws Exception;   // 启动客户端
    void stop() throws Exception;    // 停止客户端
}

客户端负责维护与服务端的连接，并实现向远程服务端申请令牌的逻辑。

ClusterTokenServer 接口：

服务端接口，定义启动和停止方法：

public interface ClusterTokenServer {
    void start() throws Exception;   // 启动服务端
    void stop() throws Exception;    // 停止服务端
}

启动后开始监听端口，接收和处理客户端的请求。

EmbeddedClusterTokenServer 接口：

嵌入模式的服务端接口，同时继承了 ClusterTokenServer 和 TokenService：

public interface EmbeddedClusterTokenServer
                 extends ClusterTokenServer, TokenService {
}

为什么要同时继承两个接口？

在嵌入模式下，如果当前节点本身就是服务端，那就没必要再发起网络请求了，直接在本地调用 TokenService 的方法即可。这就是 EmbeddedClusterTokenServer 存在的意义。

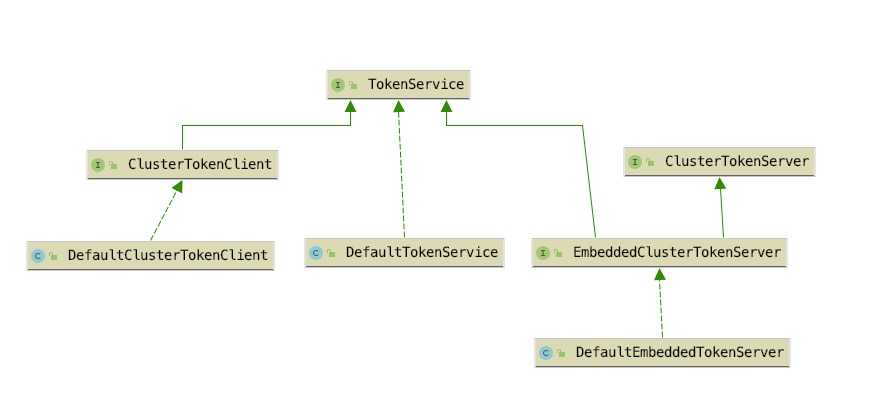

1.3 类关系图

接口和实现类的关系如下图所示：

各实现类说明：

实现类	所属模块	说明
DefaultClusterTokenClient	sentinel-cluster-client-default	客户端默认实现，基于 Netty
DefaultTokenService	sentinel-cluster-server-default	服务端 Token 分配逻辑
DefaultEmbeddedTokenServer	sentinel-cluster-server-default	嵌入模式服务端实现

服务端的具体实现通过 Java SPI 机制加载，因此可以灵活替换。

---

二、客户端实现原理

2.1 入口：FlowRuleChecker#passClusterCheck

我们从单机限流的流程继续往下看，集群限流的入口在 FlowRuleChecker#passClusterCheck 方法：

private static boolean passClusterCheck(FlowRule rule, Context context, DefaultNode node,
                                         int acquireCount, boolean prioritized) {
    try {
        // (1) 获取 TokenService
        TokenService clusterService = pickClusterService();
        if (clusterService == null) {
            return fallbackToLocalOrPass(rule, context, node, acquireCount, prioritized);
        }
        // (2) 获取规则 ID
        long flowId = rule.getClusterConfig().getFlowId();
        // (3) 申请令牌
        TokenResult result = clusterService.requestToken(flowId, acquireCount, prioritized);
        // (4) 处理响应结果
        return applyTokenResult(result, rule, context, node, acquireCount, prioritized);
    } catch (Throwable ex) {
        RecordLog.warn("[FlowRuleChecker] Request cluster token unexpected failed", ex);
    }
    // (5) 异常时回退
    return fallbackToLocalOrPass(rule, context, node, acquireCount, prioritized);
}

整体四步走：

1. 获取 TokenService：根据当前节点角色获取对应的实现
2. 获取规则 ID：从集群限流配置中获取全局唯一的 flowId
3. 申请令牌：调用 requestToken 方法向服务端申请
4. 处理结果：根据响应结果判断是否放行
5. 异常回退：发生异常时根据配置决定是否回退到本地限流

2.2 pickClusterService：选择 TokenService

pickClusterService 方法根据当前节点的角色选择对应的 TokenService 实现：

private static TokenService pickClusterService() {
    // 客户端角色 → 获取 ClusterTokenClient
    if (ClusterStateManager.isClient()) {
        return TokenClientProvider.getClient();
    }
    // 服务端角色（嵌入模式）→ 获取 EmbeddedClusterTokenServer
    if (ClusterStateManager.isServer()) {
        return EmbeddedClusterTokenServerProvider.getServer();
    }
    return null;
}

巧妙的设计：

• 客户端角色：通过网络请求远程服务端
• 服务端角色（嵌入模式）：直接本地调用，不走网络
• 对外统一是 TokenService 接口，上层调用无需关心底层实现

2.3 requestToken：发起 Token 请求

拿到 TokenService 后，调用 requestToken 方法申请令牌。

• 如果是客户端角色：将方法参数构造为请求数据包，通过 Netty 向服务端发起请求，同步等待响应
• 如果是嵌入模式服务端角色：直接在本地调用 DefaultTokenService 的方法

关于 Netty 通信的具体实现不是本文重点，我们更关注限流逻辑本身。

2.4 applyTokenResult：处理响应结果

applyTokenResult 方法根据服务端返回的状态码决定后续行为：

private static boolean applyTokenResult(TokenResult result, FlowRule rule, Context context,
                                         DefaultNode node, int acquireCount, boolean prioritized) {
    switch (result.getStatus()) {
        case TokenResultStatus.OK:
            // 申请成功，直接放行
            return true;
        case TokenResultStatus.SHOULD_WAIT:
            // 需要等待，休眠后放行
            try {
                Thread.sleep(result.getWaitInMs());
            } catch (InterruptedException e) {
            }
            return true;
        case TokenResultStatus.NO_RULE_EXISTS:
        case TokenResultStatus.BAD_REQUEST:
        case TokenResultStatus.FAIL:
        case TokenResultStatus.TOO_MANY_REQUEST:
            // 各种失败情况，回退到本地限流
            return fallbackToLocalOrPass(rule, context, node, acquireCount, prioritized);
        case TokenResultStatus.BLOCKED:
        default:
            // 被限流，拒绝请求
            return false;
    }
}

状态处理逻辑总结：

状态	处理方式
OK	直接放行
SHOULD_WAIT	休眠 waitInMs 毫秒后放行（用于优先级请求）
BLOCKED	直接拒绝
其他失败状态	回退到本地限流或直接放行

2.5 fallbackToLocalOrPass：失败回退

当请求失败或服务端异常时，走 fallbackToLocalOrPass 方法：

private static boolean fallbackToLocalOrPass(FlowRule rule, Context context, DefaultNode node,
                                              int acquireCount, boolean prioritized) {
    if (rule.getClusterConfig().isFallbackToLocalWhenFail()) {
        // 开启回退：走本地限流逻辑
        return passLocalCheck(rule, context, node, acquireCount, prioritized);
    } else {
        // 不开启回退：直接放行（规则不生效）
        return true;
    }
}

两种策略：

• fallbackToLocalWhenFail = true（默认，推荐）：失败时回退到本地限流，保证系统安全
• fallbackToLocalWhenFail = false：失败时直接放行，相当于限流失效

强烈建议保持默认值 true。服务可用性永远是第一位的，其次才是限流的精确性。

2.6 关于 SHOULD_WAIT

注意：Sentinel 集群限流没有实现匀速排队和冷启动的流控效果，只支持直接拒绝。

那 SHOULD_WAIT 是做什么用的呢？

它是用于实现优先级请求的：当请求具有优先级且当前窗口令牌不足时，可以尝试”预占”下一个时间窗口的令牌。如果抢占成功，就告诉客户端”你可以通过，但需要等到下一个窗口开始”。

这是一种”提前申请未来时间通过”的方式，用于实现优先级语义。

---

三、服务端实现原理

3.1 入口：DefaultTokenService#requestToken

无论是客户端发来的请求，还是嵌入模式的本地调用，最终都会交给 DefaultTokenService 处理：

@Override
public TokenResult requestToken(Long ruleId, int acquireCount, boolean prioritized) {
    // 参数校验
    if (notValidRequest(ruleId, acquireCount)) {
        return badRequest();
    }
    // (1) 根据规则 ID 获取限流规则
    FlowRule rule = ClusterFlowRuleManager.getFlowRuleById(ruleId);
    if (rule == null) {
        return new TokenResult(TokenResultStatus.NO_RULE_EXISTS);
    }
    // (2) 判断是否允许通过
    return ClusterFlowChecker.acquireClusterToken(rule, acquireCount, prioritized);
}

流程很清晰：

1. 根据 ruleId 从 ClusterFlowRuleManager 获取限流规则
2. 调用 ClusterFlowChecker#acquireClusterToken 进行核心判断

为什么只传 ruleId 而不传整个规则？

因为 ruleId 只需要一个 Long 类型（8 字节），而整个规则对象会大很多。只传 ID 可以大幅减小数据包大小，优化网络通信性能。这也是要求 flowId 全局唯一的原因。

3.2 acquireClusterToken：核心判断逻辑

ClusterFlowChecker#acquireClusterToken 是服务端限流判断的核心方法。代码比较长，我们拆分成四个部分来分析。

第一部分：前置检查与阈值计算

static TokenResult acquireClusterToken(FlowRule rule, int acquireCount, boolean prioritized) {
    Long id = rule.getClusterConfig().getFlowId();

    // (1) 全局 QPS 限制检查（按 namespace 级别的总限流）
    if (!allowProceed(id)) {
        return new TokenResult(TokenResultStatus.TOO_MANY_REQUEST);
    }

    // (2) 获取该规则的指标统计
    ClusterMetric metric = ClusterMetricStatistics.getMetric(id);
    if (metric == null) {
        return new TokenResult(TokenResultStatus.FAIL);
    }

    // (3) 计算阈值和剩余令牌
    double latestQps = metric.getAvg(ClusterFlowEvent.PASS);
    double globalThreshold = calcGlobalThreshold(rule) * ClusterServerConfigManager.getExceedCount();
    double nextRemaining = globalThreshold - latestQps - acquireCount;

    if (nextRemaining >= 0) {
        // 第二部分：令牌充足，放行
    } else {
        if (prioritized) {
            // 第三部分：令牌不足但是优先级请求，尝试预占下一个窗口
        }
        // 第四部分：令牌不足，拒绝
    }
}

关键步骤解读：

1. allowProceed：检查 namespace 级别的全局 QPS 是否超限（可以给每个 namespace 配置一个总 QPS 上限）
2. 获取 ClusterMetric：获取该规则对应的滑动窗口统计数据
3. 计算剩余令牌：
   • latestQps：当前窗口已通过的 QPS
   • globalThreshold：集群总阈值
   • nextRemaining：剩余可用 = 总阈值 – 已通过 – 当前申请

getExceedCount() 是一个允许的超额比例，默认 1.0，即不允许超额。

关于 namespace 全局限流：

Sentinel 支持按 namespace 配置全局 QPS 限制，无视具体规则，只要是同一 namespace 的请求都先过这一层。配置方式：

ServerFlowConfig serverFlowConfig = new ServerFlowConfig();
serverFlowConfig.setMaxAllowedQps(1000);
ClusterServerConfigManager.loadFlowConfig("serviceA", serverFlowConfig);

这个功能使用场景不多，官方文档也没有详细介绍，了解即可。

3.3 calcGlobalThreshold：计算集群总阈值

calcGlobalThreshold 方法根据阈值类型计算集群总阈值：

private static double calcGlobalThreshold(FlowRule rule) {
    double count = rule.getCount();
    switch (rule.getClusterConfig().getThresholdType()) {
        case ClusterRuleConstant.FLOW_THRESHOLD_GLOBAL:
            // 集群总阈值模式：直接使用配置值
            return count;
        case ClusterRuleConstant.FLOW_THRESHOLD_AVG_LOCAL:
        default:
            // 单机均摊模式：单机阈值 × 连接的客户端数
            int connectedCount = ClusterFlowRuleManager.getConnectedCount(
                rule.getClusterConfig().getFlowId());
            return count * connectedCount;
    }
}

两种阈值类型：

类型	计算方式
集群总阈值（GLOBAL）	直接使用规则配置的 count
单机均摊（AVG_LOCAL）	count × 当前连接的客户端数量

为什么客户端要传 namespace？

这就是原因所在！

在单机均摊模式下，服务端需要知道有多少个客户端连接，才能计算总阈值。而客户端连接是按 namespace 分组的，所以客户端连接时必须带上 namespace。

划重点：如果客户端没有正确传递 namespace，单机均摊模式下计算出来的总阈值会是 0，导致所有请求都被限流！这是使用集群限流时最容易踩的坑之一。

3.4 第二部分：令牌充足，放行

当 nextRemaining >= 0 时，说明令牌充足，执行放行逻辑：

metric.add(ClusterFlowEvent.PASS, acquireCount);
metric.add(ClusterFlowEvent.PASS_REQUEST, 1);
if (prioritized) {
    metric.add(ClusterFlowEvent.OCCUPIED_PASS, acquireCount);
}
return new TokenResult(TokenResultStatus.OK)
    .setRemaining((int) nextRemaining)
    .setWaitInMs(0);

做了三件事：

1. 记录 PASS（通过的令牌数）
2. 记录 PASS_REQUEST（通过的请求数）
3. 如果是优先级请求，额外记录 OCCUPIED_PASS（预占用通过）
4. 返回 OK 状态和剩余令牌数

3.5 第三部分：优先级请求预占下一个窗口

当令牌不足但请求具有优先级时，尝试预占下一个时间窗口的令牌：

double occupyAvg = metric.getAvg(ClusterFlowEvent.WAITING);
if (occupyAvg <= ClusterServerConfigManager.getMaxOccupyRatio() * globalThreshold) {
    int waitInMs = metric.tryOccupyNext(ClusterFlowEvent.PASS, acquireCount, globalThreshold);
    if (waitInMs > 0) {
        return new TokenResult(TokenResultStatus.SHOULD_WAIT)
            .setRemaining(0)
            .setWaitInMs(waitInMs);
    }
}

逻辑说明：

1. 检查当前等待队列的大小是否超过限制（maxOccupyRatio 是最大预占比例）
2. 调用 tryOccupyNext 尝试预占下一个窗口，计算需要等待的时间
3. 如果可以预占，返回 SHOULD_WAIT 状态，告诉客户端等待多久

预占的含义：

• 当前窗口的令牌用完了
• 但我可以提前”预约”下一个窗口的令牌
• 需要等到下一个窗口开始才能通过
• 等待时间 = 下一个窗口开始的时间 – 当前时间

3.6 第四部分：令牌不足，拒绝

如果令牌不足，且不是优先级请求（或优先级请求也预占失败），则拒绝请求：

metric.add(ClusterFlowEvent.BLOCK, acquireCount);
metric.add(ClusterFlowEvent.BLOCK_REQUEST, 1);
if (prioritized) {
    metric.add(ClusterFlowEvent.OCCUPIED_BLOCK, acquireCount);
}
return blockedResult();

做了三件事：

1. 记录 BLOCK（被拒绝的令牌数）
2. 记录 BLOCK_REQUEST（被拒绝的请求数）
3. 如果是优先级请求，额外记录 OCCUPIED_BLOCK（预占用拒绝）
4. 返回 BLOCKED 状态

---

四、集群限流的指标统计

4.1 独立的滑动窗口实现

集群限流使用的滑动窗口不是 sentinel-core 模块中的实现，而是 sentinel-cluster-server-default 模块自己实现的。

在加载集群限流规则时，会为每条规则创建一个 ClusterMetric：

private static void applyClusterFlowRule(List<FlowRule> list, String namespace) {
    // ...
    for (FlowRule rule : list) {
        if (!rule.isClusterMode()) {
            continue;
        }
        // ...
        ClusterFlowConfig clusterConfig = rule.getClusterConfig();
        // 如果不存在，则为规则创建 ClusterMetric
        ClusterMetricStatistics.putMetricIfAbsent(flowId,
            new ClusterMetric(clusterConfig.getSampleCount(),
                              clusterConfig.getWindowIntervalMs()));
    }
    // 移除不再使用的 ClusterMetric
    clearAndResetRulesConditional(namespace, new Predicate<Long>() {
        @Override
        public boolean test(Long flowId) {
            return !ruleMap.containsKey(flowId);
        }
    });
    // ...
}

创建参数就是我们在 ClusterFlowConfig 中配置的：

• sampleCount：窗口数量
• windowIntervalMs：窗口总时长（毫秒）

4.2 统计指标

集群限流收集的指标数据定义在 ClusterFlowEvent 枚举中：

public enum ClusterFlowEvent {
    PASS,               // 已发放的令牌总数
    BLOCK,              // 被驳回的令牌总数
    PASS_REQUEST,       // 被放行的请求总数
    BLOCK_REQUEST,      // 被拒绝的请求总数
    OCCUPIED_PASS,      // 预占用-已发放的令牌数
    OCCUPIED_BLOCK,     // 预占用-被驳回的令牌数
    WAITING             // 等待下一个窗口的请求数
}

各指标含义：

指标	说明
PASS	通过的令牌数（一个请求可能申请多个令牌）
BLOCK	被拒绝的令牌数
PASS_REQUEST	通过的请求数（按请求计数）
BLOCK_REQUEST	被拒绝的请求数
OCCUPIED_PASS	优先级请求预占通过的令牌数
OCCUPIED_BLOCK	优先级请求预占被拒绝的令牌数
WAITING	当前等待下一个窗口的请求数

除了统计的指标项不同，滑动窗口的实现方式和 sentinel-core 中的基本一致，都是基于 LeapArray 的滑动窗口算法。

---

五、总结与注意事项

5.1 两种部署模式的选择

模式	优点	缺点	适用场景
嵌入模式	无需单独部署	影响应用性能，无自动切换	单服务、小规模
独立模式	性能隔离，统一服务	需要额外部署和运维	多服务、生产环境

5.2 Namespace 的重要性

关于 namespace，再强调几点：

1. 按应用区分 namespace：不要整个项目所有微服务共用一个 namespace
2. 客户端必须设置 namespace：否则单机均摊模式会出问题
3. namespace 在连接时传递：通过 PING 消息携带给服务端
4. 规则按 namespace 隔离：不同 namespace 的规则互不影响

为什么不能共用 namespace？

如果多个应用共用一个 namespace，在单机均摊模式下，计算客户端总数时会把所有应用的客户端都算进去，导致总阈值被放大，限流就不准了。

5.3 集群限流的局限性

1. 不是解决请求倾斜的银弹：集群限流只能保证总阈值准确，但某些节点流量过高的问题仍然存在，需要结合负载均衡优化
2. 只支持快速拒绝：没有实现匀速排队和冷启动的流控效果
3. 服务端单点问题：独立模式下服务端是单点，需要考虑高可用
4. 请求倾斜严重时：可能导致某些节点负载过高，需要配合系统自适应限流和熔断降级做兜底

5.4 实践建议

1. 生产环境使用独立模式：避免影响业务应用性能
2. 务必开启失败回退：fallbackToLocalWhenFail = true
3. 正确配置 namespace：按应用隔离，避免串扰
4. 监控集群限流状态：监控服务端健康、连接数、通过率等
5. 结合其他保护手段：系统自适应限流、熔断降级不能少
6. 压测验证：上线前充分压测，了解性能瓶颈

---

总结与思考

本文作为集群限流系列的下篇，深入源码层面剖析了 Sentinel 集群限流的实现原理。

核心要点回顾

1. 核心接口设计

• TokenService：统一的 Token 申请接口
• ClusterTokenClient / ClusterTokenServer：客户端和服务端接口
• EmbeddedClusterTokenServer：嵌入模式，本地调用不走网络

2. 客户端流程

• FlowRuleChecker → pickClusterService → requestToken → applyTokenResult
• 失败时可回退到本地限流（默认开启）
• 优先级请求支持预占下一个窗口

3. 服务端流程

• DefaultTokenService → ClusterFlowChecker → acquireClusterToken
• 支持全局阈值和单机均摊两种阈值类型
• 优先级请求支持预占未来窗口的令牌

4. 指标统计

• 每条集群限流规则对应一个 ClusterMetric
• 独立实现滑动窗口，统计 PASS / BLOCK / OCCUPIED 等指标

集群限流是 Sentinel 的高级功能，虽然使用场景不如单机限流广泛，但在需要精确控制总流量的场景下非常有用。理解它的实现原理，能帮助我们更好地使用和排查问题。

下一篇文章我们将探讨一个大家都关心的话题：Sentinel 对应用性能的影响到底有多大？敬请期待。
