Sentinel 集群限流深度解析（上）：架构设计与配置实战

本文导读

在前面的文章中，我们学习的都是单机限流。但在微服务架构下，一个服务通常会部署多个节点。由于负载均衡算法的不确定性，流量不可能均匀地分发到每个节点上，这就导致单机限流存在一个痛点：

总流量还没到阈值，有些节点就已经开始限流了。

举个例子：

• 服务 A 部署了 3 个节点
• 单机限流阈值配置为 200 QPS
• 理想情况下集群总阈值是 600 QPS
• 但实际可能某个节点先到 200 QPS 开始限流，而其他节点只有 100 QPS
• 此时集群总 QPS 只有 400，远低于预期的 600

为了解决这个问题，Sentinel 从 1.4.0 版本开始引入了集群限流功能，可以精确控制整个集群的总 QPS。

本文作为集群限流系列的上篇，将从以下几个方面展开：

1. 集群限流的整体架构：客户端、服务端、通信协议
2. 服务端的两种部署模式：嵌入模式 vs 独立模式
3. 集群限流规则配置：阈值类型、回退机制
4. 客户端与服务端配置实战：从零开始搭建集群限流
5. 动态配置与角色切换：如何动态调整节点角色

通过本文的学习，你将全面了解 Sentinel 集群限流的架构设计，并能够动手搭建一套完整的集群限流环境。

---

一、集群限流整体架构

1.1 为什么需要集群限流

在分布式环境下，单机限流存在以下问题：

问题	说明
流量不均	负载均衡无法保证绝对均匀，导致部分节点先限流
阈值不准	无法精确控制整个集群的总流量
资源浪费	有些节点限流了，有些节点还很空闲

集群限流的核心目标就是：精确控制整个集群的总 QPS，而不是每个节点各自为战。

1.2 模块划分

Sentinel 集群限流的代码在 sentinel-cluster 目录下，包含以下几个核心模块：

模块	作用
sentinel-cluster-common-default	公共模块，定义通信协议、编解码接口、请求响应实体
sentinel-cluster-client-default	客户端模块，基于 Netty 实现通信，支持自动重连
sentinel-cluster-server-default	服务端模块，基于 Netty 实现通信，提供 TokenService 扩展接口

设计亮点：

• 通信协议与底层框架解耦：公共模块只定义接口，不依赖具体的通信框架
• 目前默认实现基于 Netty，但理论上可以替换为其他通信框架

1.3 单机限流 vs 集群限流

我们先回顾一下单机限流的工作流程：

1. FlowSlot 作为流量切入点，调用 FlowRuleChecker#checkFlow 判断是否限流
2. FlowRuleChecker 根据资源名获取限流规则，遍历规则
3. 根据规则的 clusterMode 决定走本地限流还是集群限流
4. 本地限流则调用流量效果控制器判断是否拒绝

集群限流就是在第 3 步做文章：当 clusterMode = true 时，不是本地判断，而是向集群限流服务端发起远程调用，由服务端统一判断。

整体流程如下图所示：

核心思想：

• 客户端发起 Token 请求
• 服务端统一计算，判断是否有剩余配额
• 服务端返回结果（允许通过 / 拒绝）
• 客户端根据结果决定是否放行

类比一下：单机限流就像每个人自己管自己的钱，花完了就不能花了；集群限流就像大家共用一个钱包，统一管理总预算。

---

二、集群限流服务端的两种模式

Sentinel 支持两种模式启动集群限流服务端：嵌入模式（Embedded） 和 独立模式（Alone）。

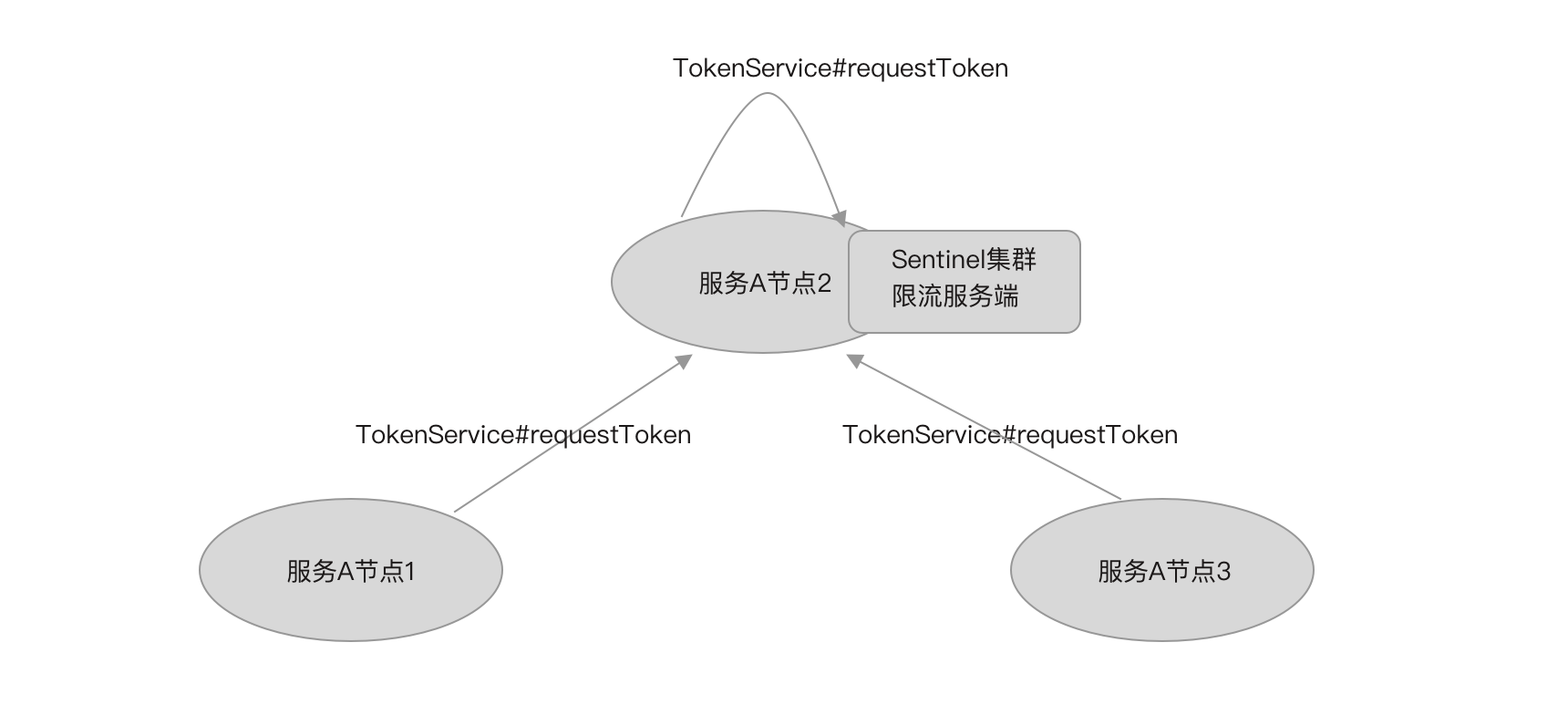

2.1 嵌入模式（Embedded）

嵌入模式下，集群限流服务端作为应用的内置服务，和应用在同一个进程中启动。可以动态挑选集群中的一个节点作为服务端。

优点：

• 无需单独部署，运维成本低
• 可动态切换服务端节点

缺点：

• 作为服务端的节点需要处理所有客户端的限流请求，会影响应用自身性能
• 没有主从自动切换功能，服务端挂了就只能退回本地限流

适用场景：

• 单个微服务内部实现集群限流
• 对性能要求不高的场景
• 服务节点数量不多的场景

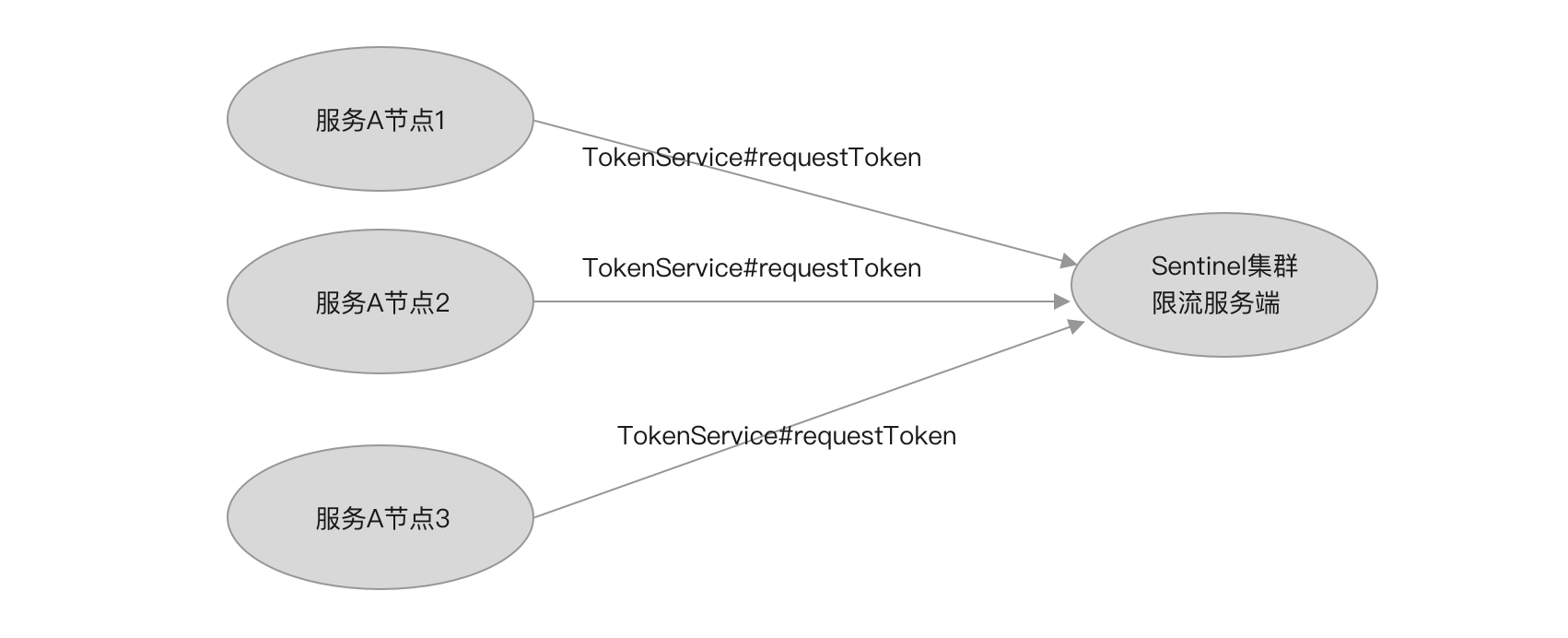

2.2 独立模式（Alone）

独立模式下，集群限流服务端作为一个独立的应用部署，和业务应用完全隔离。

优点：

• 与业务应用隔离，不影响应用性能
• 可以为所有服务提供统一的集群限流服务

缺点：

• 需要单独部署，运维成本稍高
• 需要考虑服务端的高可用

适用场景：

• 多个服务都需要集群限流
• 对性能要求较高的场景
• 生产环境推荐使用

2.3 性能与可用性

性能方面：

• 客户端与服务端之间保持一个长连接
• 底层基于 Netty 实现，自定义通信协议
• 数据包设计得足够小，网络 IO 影响很低
• 服务端处理请求都是内存操作，计算量小，响应快

可以类比 Redis 的一次 hget 操作对应用性能的影响，集群限流的性能开销是类似的。

可用性方面：

• Sentinel 集群限流对服务端可用性要求不高
• 服务端挂掉时，客户端可以自动回退为本地限流
• 嵌入模式没有主从自动切换，服务端挂了客户端不能自动选举新的服务端

选择哪种模式，更多是考虑：嵌入模式是否会严重影响应用性能，以及业务是否严重依赖集群限流的精确性。

2.4 Kubernetes 环境下的考量

如果服务部署在 Kubernetes 集群上，使用嵌入模式会有很多问题：

• Pod IP 是动态变化的，静态配置服务端地址不现实
• 节点挂了重启后 IP 会变，客户端需要重新配置
• 半夜服务端节点挂了，新起的 Pod 是客户端角色，所有客户端都连不上
• 只能退回本地限流，失去了集群限流的意义

在 Kubernetes 环境下，更推荐使用独立模式，或者基于第三方组件（如 Redis）实现集群限流。

---

三、集群限流规则详解

3.1 规则配置

集群限流规则本质上还是 FlowRule，只是多了集群相关的配置。当 FlowRule 的 clusterMode 为 true 时，这就是一个集群限流规则。

集群限流的具体配置在 clusterConfig 字段中，类型为 ClusterFlowConfig：

public class ClusterFlowConfig {
    private Long flowId;
    private int thresholdType = ClusterRuleConstant.FLOW_THRESHOLD_AVG_LOCAL;
    private boolean fallbackToLocalWhenFail = true;
    // 当前版本未使用
    private int strategy = ClusterRuleConstant.FLOW_CLUSTER_STRATEGY_NORMAL;
    private int sampleCount = ClusterRuleConstant.DEFAULT_CLUSTER_SAMPLE_COUNT;
    private int windowIntervalMs = RuleConstant.DEFAULT_WINDOW_INTERVAL_MS;
}

各字段说明：

字段	说明
flowId	集群限流规则的全局唯一 ID
thresholdType	集群限流阈值类型（见下文）
fallbackToLocalWhenFail	失败时是否回退为本地限流，默认 true
sampleCount	滑动窗口的窗口数量
windowIntervalMs	滑动窗口的总时长（毫秒）

滑动窗口的参数和单机限流类似：windowIntervalMs / sampleCount = 每个小窗口的时间长度。

3.2 两种阈值类型

当规则配置为集群模式时，限流规则的 grade（阈值类型）不再使用，改用 ClusterFlowConfig 的 thresholdType。

支持两种阈值类型：

阈值类型	常量名	说明
单机均摊	FLOW_THRESHOLD_AVG_LOCAL	集群总阈值 = 客户端节点数 × 规则配置的 count
集群总阈值	FLOW_THRESHOLD_GLOBAL	规则配置的 count 就是整个集群的总阈值

举例说明：

假设规则配置的 count = 200，有 3 个客户端节点连接到服务端：

• 单机均摊模式：集群总阈值 = 3 × 200 = 600 QPS
• 集群总阈值模式：集群总阈值 = 200 QPS（所有节点加起来 200）

3.3 失败回退机制

fallbackToLocalWhenFail 参数控制当集群限流请求失败时的行为：

• true：失败时回退为本地限流（默认值，推荐）
• false：失败时直接放行（相当于没有限流，风险较高）

建议保持默认值 true，这样即使服务端挂了，也有单机限流作为兜底，保证系统安全。

---

四、集群限流的动态配置

4.1 规则配置的一致性

集群限流有一个重要原则：客户端和服务端必须使用同一份规则配置。

• 客户端需要规则来判断是否走集群限流模式
• 服务端需要规则来计算和分配 Token
• 两边规则不一致会导致各种奇怪的问题

为了保证一致性，最好的方式就是使用动态配置，让客户端和服务端从同一个数据源读取规则。

Sentinel 支持使用名称空间（namespace） 来隔离不同应用的集群限流规则。比如服务 A 和服务 B 的规则使用不同的 namespace 互相隔离。

4.2 简单动态数据源示例

为了便于理解和测试，我们来实现一个简单的动态数据源 SimpleLocalDataSource。

它继承 AbstractDataSource，构造方法传入 namespace，用于指定只加载某个名称空间的规则。

public class SimpleLocalDataSource
        extends AbstractDataSource<String, List<FlowRule>>
        implements Runnable {

    public SimpleLocalDataSource(String namespace) {
        super(new SimpleConverter<String, List<FlowRule>>() {});
        // 模拟延迟加载规则（等注册完成后再加载）
        new Thread(this).start();
    }

    @Override
    public String readSource() throws Exception {
        // 实际项目中从配置中心读取
        return "";
    }

    @Override
    public void close() throws Exception {
    }

    @Override
    public void run() {
        try {
            // 休眠 6 秒，等注册完成后再模拟加载一次规则
            Thread.sleep(6000);
            getProperty().updateValue(loadConfig());
        } catch (Exception e) {
            e.printStackTrace();
        }
    }
}

Converter 中构造一个测试用的集群限流规则：

public class SimpleConverter implements Converter<String, List<FlowRule>> {
    @Override
    public List<FlowRule> convert(String source) {
        List<FlowRule> flowRules = new ArrayList<>();
        FlowRule flowRule = new FlowRule();
        flowRule.setCount(200);
        flowRule.setResource("GET:/hello");
        // 开启集群限流模式
        flowRule.setClusterMode(true);
        ClusterFlowConfig clusterFlowConfig = new ClusterFlowConfig();
        clusterFlowConfig.setFlowId(10000L); // 全局唯一 ID
        flowRule.setClusterConfig(clusterFlowConfig);
        flowRules.add(flowRule);
        return flowRules;
    }
}

注意：这只是测试用例。实际项目中，动态数据源可以通过定时拉取配置中心、或监听配置变更事件来实现。

---

五、集群限流客户端配置

5.1 添加依赖

在需要使用集群限流的微服务项目中添加客户端依赖：

<dependency>
    <groupId>com.alibaba.csp</groupId>
    <artifactId>sentinel-cluster-client-default</artifactId>
    <version>${sentinel.version}</version>
</dependency>

5.2 设置角色和基础配置

指定当前节点身份为集群限流客户端，并配置客户端参数：

@SpringBootApplication
public class WebMvcDemoApplication {
    static {
        // 指定当前身份为 Token Client（集群限流客户端）
        ClusterStateManager.applyState(ClusterStateManager.CLUSTER_CLIENT);

        // 集群限流客户端配置
        ClusterClientConfig clientConfig = new ClusterClientConfig();
        clientConfig.setRequestTimeout(1000); // 请求超时时间 1 秒
        ClusterClientConfigManager.applyNewConfig(clientConfig);
    }
}

5.3 注册动态数据源

在 Spring 容器启动完成后，创建动态数据源并注册到 FlowRuleManager：

@SpringBootApplication
public class WebMvcDemoApplication implements ApplicationListener<ContextRefreshedEvent> {

    @Override
    public void onApplicationEvent(ContextRefreshedEvent event) {
        // 指定名称空间为 serviceA，只加载这个 namespace 下的规则
        SimpleLocalDataSource ruleSource = new SimpleLocalDataSource("serviceA");
        FlowRuleManager.register2Property(ruleSource.getProperty());
    }
}

5.4 配置服务端连接信息

最后，配置服务端的连接信息，让客户端知道去哪里连接服务端：

@SpringBootApplication
public class WebMvcDemoApplication {
    static {
        // 配置服务端地址
        ClusterClientAssignConfig assignConfig = new ClusterClientAssignConfig();
        assignConfig.setServerHost("127.0.0.1");
        assignConfig.setServerPort(11111);

        // 注册名称空间提供者（非常重要！）
        ConfigSupplierRegistry.setNamespaceSupplier(() -> "serviceA");

        // 应用配置，会触发连接建立
        ClusterClientConfigManager.applyNewAssignConfig(assignConfig);
    }
}

关键点解读：

1. 调用 applyNewAssignConfig 会触发连接建立：不需要手动启动客户端，配置变更时会自动初始化或重新连接
2. 支持自动重连：客户端与服务端意外断开时，会自动重试重连
3. namespace 必须在连接前设置：客户端连上服务端时会立即发一个 PING 消息，namespace 就携带在 PING 数据包中，服务端以此识别每个客户端属于哪个应用

namespace 的作用：服务端根据 namespace 找到对应的规则配置，实现多应用共享一个集群限流服务端。

---

六、集群限流服务端配置

6.1 添加依赖

• 嵌入模式：直接在微服务项目中添加服务端依赖
• 独立模式：单独创建一个项目，添加服务端依赖

<dependency>
    <groupId>com.alibaba.csp</groupId>
    <artifactId>sentinel-cluster-server-default</artifactId>
    <version>${sentinel.version}</version>
</dependency>

6.2 启动服务端（独立模式）

独立模式下，需要手动创建并启动 ClusterTokenServer：

public class ClusterServerDemo {

    public static void main(String[] args) throws Exception {
        ClusterTokenServer tokenServer = new SentinelDefaultTokenServer();

        // 配置服务端传输层参数
        ClusterServerConfigManager.loadGlobalTransportConfig(
            new ServerTransportConfig()
                .setIdleSeconds(600)    // 连接最大空闲时间 600 秒
                .setPort(11111)         // 监听端口 11111
        );

        // 启动服务
        tokenServer.start();
    }
}

6.3 注册规则动态数据源

服务端也需要加载限流规则，但方式和客户端不同。服务端通过 ClusterFlowRuleManager.setPropertySupplier 注册一个提供者函数：

ClusterFlowRuleManager.setPropertySupplier(new Function<String, SentinelProperty<List<FlowRule>>>() {
    // ClusterFlowRuleManager 会给 apply 方法返回的 SentinelProperty 注册监听器
    @Override
    public SentinelProperty<List<FlowRule>> apply(String namespace) {
        // 根据 namespace 创建对应的动态数据源
        SimpleLocalDataSource source = new SimpleLocalDataSource(namespace);
        // 返回数据源的 SentinelProperty
        return source.getProperty();
    }
});

这里注册的是一个 Java 8 的 Function 函数：

• 输入：namespace（名称空间）
• 输出：该 namespace 对应的 SentinelProperty

当注册 namespace 时，会触发 apply 方法创建对应的动态数据源。

6.4 注册名称空间

最后，为服务端注册名称空间，触发动态数据源的创建：

// 注册名称空间，多个应用对应多个名称空间
ClusterServerConfigManager.loadServerNamespaceSet(Collections.singleton("serviceA"));

工作流程：

1. 注册 namespace “serviceA”
2. 触发 setPropertySupplier 注册的 Function
3. 创建 “serviceA” 对应的 SimpleLocalDataSource
4. ClusterFlowRuleManager 给数据源的 SentinelProperty 注册监听器
5. 延迟 6 秒后，SimpleLocalDataSource 加载规则并通知更新

如果有多个 namespace，就会多次调用 Function 的 apply 方法，为每个 namespace 创建独立的数据源。应用之间通过 namespace 完全隔离。

---

七、动态配置与角色切换

7.1 嵌入模式的痛点

如果使用嵌入模式，并且节点 IP 是动态变化的（比如 Kubernetes 环境），静态配置就行不通了。我们需要动态调整节点角色和连接配置。

Sentinel 提供了 HTTP API 来动态修改这些配置。

7.2 动态修改节点角色

HTTP API 格式：

http://<节点IP>:<节点Port>/setClusterMode?mode={state}

其中 state 的取值：

• 0：集群限流客户端（CLUSTER_CLIENT）
• 1：集群限流服务端（CLUSTER_SERVER）

当一个新节点被选为服务端后：

1. 旧的服务端节点应该切换为客户端角色
2. 其他所有客户端节点都需要更新连接配置，指向新的服务端

7.3 动态修改客户端配置

HTTP API 格式：

http://<节点IP>:<节点Port>/cluster/client/modifyConfig?data={body}

body 是 JSON 格式的字符串，支持的参数：

参数	说明
serverHost	集群限流服务端的 IP 地址
serverPort	集群限流服务端的端口
requestTimeout	请求超时时间

7.4 动态数据源方式

除了 HTTP API，Sentinel 还支持通过动态数据源方式修改配置。这也是更推荐的方式。

支持动态配置的项包括：

配置项	说明	动态变更效果
ClusterClientAssignConfig	客户端连接服务端的配置	重新创建客户端连接
ServerTransportConfig	服务端传输层配置（端口、空闲时间）	重启服务端
ClusterClientConfig	客户端配置（请求超时）	动态生效
ClusterState	节点状态（客户端/服务端）	切换角色，关闭旧连接/启动新服务

嵌入模式下角色切换的完整流程：

1. 动态配置改变了某个节点的 ClusterState（从客户端变为服务端）
2. 该节点关闭客户端连接，启动服务端监听
3. 其他节点监听到配置变更，更新服务端地址
4. 其他节点重新连接到新的服务端

虽然不能自动选举主节点，但 Sentinel 通过动态数据源 + 观察者模式提供了灵活的切换能力。你可以基于这个能力自己实现自动选举逻辑。

---

总结与思考

本文作为集群限流系列的上篇，详细介绍了 Sentinel 集群限流的架构设计、部署模式、规则配置和使用方式。

核心要点回顾

1. 架构设计

• 客户端-服务端模式，基于 Netty 通信
• 公共模块定义协议，与具体通信框架解耦
• Token 请求模式：客户端申请 Token，服务端统一分配

2. 两种部署模式

模式	优点	缺点	适用场景
嵌入模式	无需单独部署	影响应用性能，无自动切换	单服务内、小规模
独立模式	性能隔离，统一服务	需要额外部署	多服务、生产环境

3. 两种阈值类型

• 单机均摊：总阈值 = 节点数 × 单机阈值
• 集群总阈值：配置值就是整个集群的总阈值

4. 配置三要素

• 客户端需要：规则配置 + 服务端地址 + namespace
• 服务端需要：规则配置 + namespace 注册 + 端口配置
• 规则必须一致，推荐使用动态配置

5. 失败回退

• 服务端挂了自动回退为本地限流（默认开启）
• 保证系统可用性，不因为限流组件故障导致服务不可用

实践建议

1. 生产环境推荐独立模式：避免影响业务应用性能
2. 务必开启失败回退：fallbackToLocalWhenFail = true
3. 使用动态配置管理规则：保证客户端和服务端规则一致
4. 合理设置超时时间：避免集群限流成为性能瓶颈
5. K8s 环境谨慎使用嵌入模式：Pod 动态变化会导致配置管理困难

下篇文章我们将深入集群限流的源码，剖析客户端和服务端的实现细节，包括通信协议、请求处理流程、Token 分配算法等，敬请期待。
