限流降级与流量控制（上篇）：FlowSlot核心原理

前言

前面我们花了三篇文章，把Sentinel的指标统计体系完整地讲了一遍。从这篇开始，我们正式进入功能模块的分析。

第一个要讲的，就是最核心、最常用的限流降级——也就是FlowSlot。

限流是Sentinel最基础也是最重要的功能之一。这篇我们先从整体架构入手，看看限流规则是怎么管理的、FlowSlot是怎么工作的、以及限流检查的完整流程。

一、限流功能的整体架构

在看具体代码之前，我们先搞清楚Sentinel限流功能的整体设计。

Sentinel的各种降级功能（限流、熔断、系统保护等），基本上都是由这几个角色配合完成的：

角色	作用	限流对应的类
ProcessorSlot	责任链切入点，调用Checker做检查	FlowSlot
Checker	规则检查器，负责具体的判断逻辑	FlowRuleChecker
Rule	规则配置类，保存阈值、策略等配置	FlowRule
RuleManager	规则管理器，缓存和加载规则	FlowRuleManager

整体流程可以总结为三步：

1. FlowSlot.entry() 被调用，拿到当前资源的DefaultNode
2. FlowRuleChecker 从FlowRuleManager取出该资源的所有限流规则
3. 逐条规则检查，用ClusterNode的实时指标和规则阈值对比，达到阈值就抛出FlowException

就这么简单。下面我们一个个角色来看。

二、限流规则：FlowRule

2.1 Rule接口

先从最顶层的Rule接口说起。

Sentinel最初设计的时候，把”判断请求是否能通过”这个行为交给了Rule自己，所以定义了Rule接口：

public interface Rule {
    boolean passCheck(Context context, DefaultNode node, int count, Object... args);
}

参数说明：

• context：调用链路上下文
• node：当前资源的DefaultNode
• count：申请数量（一般是1，令牌桶算法里就是申请几个令牌）
• args：方法调用参数（热点参数限流会用到）

2.2 AbstractRule抽象类

因为规则都是围绕资源配置的，所以有个抽象类AbstractRule：

public abstract class AbstractRule implements Rule {
    private String resource;   // 资源名称
    private String limitApp;  // 对哪个调用来源生效
}

• resource：规则作用在哪个资源上
• limitApp：只对某个调用来源生效，default表示不区分来源

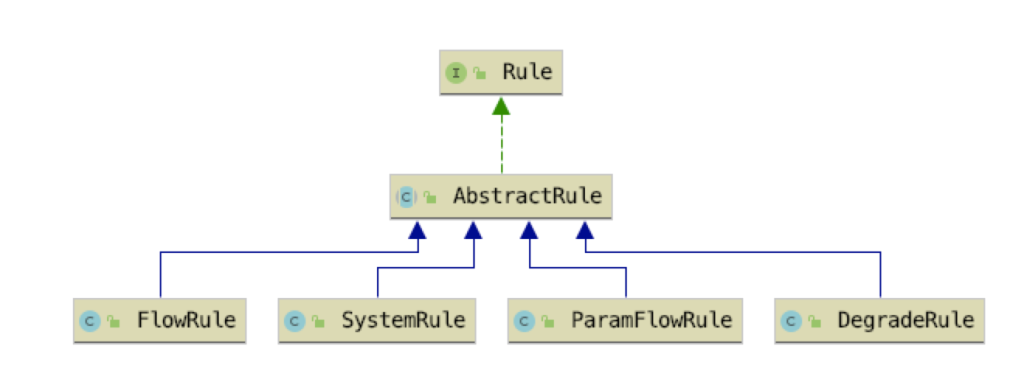

各种规则的继承关系：

2.3 FlowRule限流规则

FlowRule是限流规则的配置类，字段比较多，我们一个个来看：

public class FlowRule extends AbstractRule {
    // 限流阈值类型：QPS或线程数
    private int grade = RuleConstant.FLOW_GRADE_QPS;
    // 限流阈值
    private double count;
    // 基于调用关系的限流策略
    private int strategy = RuleConstant.STRATEGY_DIRECT;
    // 引用资源名称（配合strategy使用）
    private String refResource;
    // 流量控制效果：直接拒绝、Warm Up、匀速排队
    private int controlBehavior = RuleConstant.CONTROL_BEHAVIOR_DEFAULT;
    // 冷启动时长（秒）
    private int warmUpPeriodSec = 10;
    // 最大排队时间（毫秒）
    private int maxQueueingTimeMs = 500;
    // 流量控制器
    private TrafficShapingController controller;

    @Override
    public boolean passCheck(Context context, DefaultNode node,
                             int acquireCount, Object... args) {
        return true;
    }
}

注意一个细节：FlowRule的passCheck方法直接返回true。

也就是说，Sentinel自己都没遵守最初的设计约定——passCheck的逻辑并不在Rule里实现，而是放到了Checker里。这应该是框架演进过程中的历史遗留问题。

2.4 FlowRuleManager规则管理器

规则的加载和缓存由FlowRuleManager负责：

public class FlowRuleManager {
    // 缓存规则：key=资源名称，value=该资源的所有限流规则
    private static final Map<String, List<FlowRule>> flowRules =
        new ConcurrentHashMap<String, List<FlowRule>>();

    static Map<String, List<FlowRule>> getFlowRuleMap() {
        return flowRules;
    }

    // 加载/更新规则
    public static void loadRules(List<FlowRule> rules) {
        // 更新静态字段flowRules
    }
}

几个关键点：

• 用ConcurrentHashMap缓存：key是资源名，value是规则列表
• 一个资源可以有多条规则：只要有一条规则触发限流，就拒绝请求
• loadRules方法更新规则：先清空再写入，动态生效

三、FlowSlot：限流切入点

FlowSlot是限流功能在责任链中的切入点。代码很简单：

public class FlowSlot extends AbstractLinkedProcessorSlot<DefaultNode> {
    private final FlowRuleChecker checker;

    public FlowSlot() {
        this(new FlowRuleChecker());
    }

    // 规则提供者：根据资源名获取规则列表
    private final Function<String, Collection<FlowRule>> ruleProvider =
        new Function<String, Collection<FlowRule>>() {
            @Override
            public Collection<FlowRule> apply(String resource) {
                Map<String, List<FlowRule>> flowRules = FlowRuleManager.getFlowRuleMap();
                return flowRules.get(resource);
            }
        };
​
    @Override
    public void entry(Context context, ResourceWrapper resourceWrapper, DefaultNode node,
                      int count, boolean prioritized, Object... args) throws Throwable {
        // 先做限流检查
        checkFlow(resourceWrapper, context, node, count, prioritized);
        // 检查通过，传给下一个Slot
        fireEntry(context, resourceWrapper, node, count, prioritized, args);
    }

    void checkFlow(ResourceWrapper resource, Context context, DefaultNode node,
                   int count, boolean prioritized) throws BlockException {
        checker.checkFlow(ruleProvider, resource, context, node, count, prioritized);
    }
​
    @Override
    public void exit(Context context, ResourceWrapper resourceWrapper,
                     int count, Object... args) {
        fireExit(context, resourceWrapper, count, args);
    }
}

FlowSlot做的事情很简单：

1. 构造方法里创建FlowRuleChecker
2. entry方法里调用checker.checkFlow()做限流检查
3. 检查通过就继续往下传，不通过就抛异常

注意这里的ruleProvider——它是一个Function接口，封装了”根据资源名获取规则列表”这个行为。这样FlowRuleChecker就不需要直接依赖FlowRuleManager了，耦合度更低。

四、FlowRuleChecker：限流检查器

FlowRuleChecker是真正做限流判断的地方。我们顺着调用链一步步往下看。

4.1 checkFlow：入口方法

public void checkFlow(Function<String, Collection<FlowRule>> ruleProvider,
                      ResourceWrapper resource, Context context, DefaultNode node,
                      int count, boolean prioritized) throws BlockException {
    if (ruleProvider == null || resource == null) {
        return;
    }
    // 1. 获取当前资源的所有限流规则
    Collection<FlowRule> rules = ruleProvider.apply(resource.getName());
    if (rules != null) {
        // 2. 遍历每条规则
        for (FlowRule rule : rules) {
            // 3. 检查是否能通过
            if (!canPassCheck(rule, context, node, count, prioritized)) {
                // 4. 通不过就抛FlowException
                throw new FlowException(rule.getLimitApp(), rule);
            }
        }
    }
}

逻辑很清晰：

1. 拿到该资源的所有限流规则
2. 逐条检查
3. 只要有一条规则不通过，就抛FlowException（BlockException的子类）

为什么一个资源可以有多条规则？因为你可以同时配置多种限流策略，比如：QPS不超过100，同时并发线程数不超过20。两条规则同时生效，哪个先到就触发哪个。

4.2 canPassCheck：判断是否通过

public boolean canPassCheck(FlowRule rule, Context context, DefaultNode node,
                            int acquireCount, boolean prioritized) {
    // 1. limitApp为空直接通过
    String limitApp = rule.getLimitApp();
    if (limitApp == null) {
        return true;
    }
    // 2. 集群限流模式
    if (rule.isClusterMode()) {
        return passClusterCheck(rule, context, node, acquireCount, prioritized);
    }
    // 3. 单机限流模式
    return passLocalCheck(rule, context, node, acquireCount, prioritized);
}

三种情况：

• limitApp为空 → 直接通过（一般不会出现，默认是default）
• 集群模式 → 走集群限流检查（后面再讲）
• 单机模式 → 走单机限流检查

4.3 passLocalCheck：单机限流检查

private static boolean passLocalCheck(FlowRule rule, Context context, DefaultNode node,
                                      int acquireCount, boolean prioritized) {
    // 1. 根据策略选择要检查的Node
    Node selectedNode = selectNodeByRequesterAndStrategy(rule, context, node);
    if (selectedNode == null) {
        return true;
    }
    // 2. 拿到流量控制器，调用canPass
    return rule.getRater()
               .canPass(selectedNode, acquireCount, prioritized);
}

两步走：

1. 选Node：根据limitApp和strategy，选择用哪个Node的统计数据来判断
2. 调用控制器：拿到TrafficShapingController（流量效果控制器），调用它的canPass方法

TrafficShapingController就是我们常说的”流量效果控制器”——直接拒绝、冷启动、匀速排队，都是由它来实现的。这个我们后面几篇会详细讲。

重点来看第一步：怎么选Node？

---

五、选择统计节点：selectNodeByRequesterAndStrategy

这个方法是限流检查里最复杂的一个方法，因为它要处理多种组合情况。

static Node selectNodeByRequesterAndStrategy(FlowRule rule, Context context, DefaultNode node) {
    String limitApp = rule.getLimitApp();    // 限制哪个来源
    int strategy = rule.getStrategy();       // 限流策略
    String origin = context.getOrigin();     // 当前调用来源

    // 情况1：当前来源正好是规则指定的来源
    if (limitApp.equals(origin) && filterOrigin(origin)) {
        if (strategy == RuleConstant.STRATEGY_DIRECT) {
            return context.getOriginNode();          // (1) 直接限流：用来源Node
        }
        return selectReferenceNode(rule, context, node); // (2) 关联/链路限流
    }
    // 情况2：规则是default（不区分来源）
    else if (RuleConstant.LIMIT_APP_DEFAULT.equals(limitApp)) {
        if (strategy == RuleConstant.STRATEGY_DIRECT) {
            return node.getClusterNode();             // (3) 直接限流：用ClusterNode
        }
        return selectReferenceNode(rule, context, node); // (4) 关联/链路限流
    }
    // 情况3：规则是other（其他来源）
    else if (RuleConstant.LIMIT_APP_OTHER.equals(limitApp)
        && FlowRuleManager.isOtherOrigin(origin, rule.getResource())) {
        if (strategy == RuleConstant.STRATEGY_DIRECT) {
            return context.getOriginNode();           // (5) 直接限流：用来源Node
        }
        return selectReferenceNode(rule, context, node); // (6) 关联/链路限流
    }

    return null;
}

看起来有点晕，我们来梳理一下。

5.1 三个limitApp选项

limitApp有三种可能的值：

limitApp值	含义
default	不区分来源，对所有调用者生效
具体的来源名（如service-a）	只对这个来源生效
other	对其他来源生效（除了已经单独配置的）

5.2 三个限流策略

strategy也有三种：

策略	含义	说明
STRATEGY_DIRECT	直接限流	用当前资源的指标数据判断
STRATEGY_RELATE	关联限流	用另一个资源（refResource）的指标数据判断
STRATEGY_CHAIN	链路限流	用调用链路上的DefaultNode判断

3 × 3 = 9种组合？其实不是，因为有些组合最终走的是同一个逻辑。简化一下，核心是这6种情况：

序号	limitApp	strategy	使用的Node	说明
1	指定来源	DIRECT	origin的StatisticNode	只限制某个来源的QPS
2	指定来源	RELATE/CHAIN	引用资源/链路Node	对某个来源，按关联资源限流
3	default	DIRECT	ClusterNode	最常用：全局限流
4	default	RELATE/CHAIN	引用资源/链路Node	全局按关联资源限流
5	other	DIRECT	origin的StatisticNode	对”其他来源”限流
6	other	RELATE/CHAIN	引用资源/链路Node	对”其他来源”按关联资源限流

5.3 为什么需要这么多策略？

你可能会问：搞这么复杂，有必要吗？

我们举几个实际场景，你就明白了。

场景1：按调用来源限流

你的服务同时被服务A和服务B调用。服务A是核心业务，服务B是非核心业务。你想限制服务B的QPS，但不限制服务A。

这时候就可以配置两条规则：

• limitApp = service-b，count = 50（限制服务B最多50 QPS）
• limitApp = default，count = 500（总共最多500 QPS）

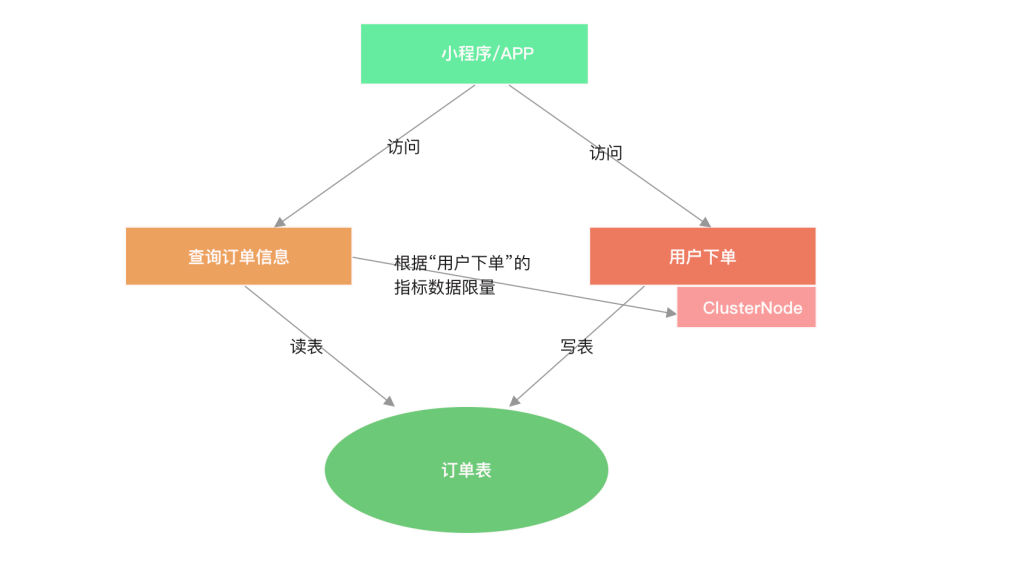

场景2：关联限流（写优先）

你的服务有两个接口：

• 读接口：queryOrder
• 写接口：createOrder

两个接口都操作同一张表，写操作优先级更高。你希望写操作太多的时候，限制读操作。

这时候给读接口配置：

• strategy = STRATEGY_RELATE
• refResource = createOrder
• count = 100

意思是：当写接口的QPS超过100时，读接口就限流。实现写优先。

场景3：链路限流

同一个接口可能从不同的入口进来。比如：

• 从Web入口进来调用的 → 链路A
• 从Dubbo入口进来调用的 → 链路B

你只想限制从Web入口进来的流量，不想限制Dubbo的。

这时候用链路限流（STRATEGY_CHAIN），它用的是DefaultNode的数据——不同链路的DefaultNode是分开的。

这也解释了为什么Sentinel要为同一个资源创建多个DefaultNode——就是为了支持按链路限流。

---

六、整体流程总结

用一张流程图来总结一下限流检查的完整流程：

请求进入FlowSlot
  │
  ▼
checkFlow()
  │
  ├─→ 获取该资源的所有限流规则
  │
  └─→ 遍历每条规则
        │
        ▼
     canPassCheck()
        │
        ├─→ 集群模式？→ passClusterCheck()
        │
        └─→ 单机模式 → passLocalCheck()
              │
              ├─→ selectNodeByRequesterAndStrategy() 选择统计Node
              │     ├─→ limitApp判断（指定/default/other）
              │     └─→ strategy判断（直接/关联/链路）
              │
              └─→ TrafficShapingController.canPass()
                    ├─→ 直接拒绝模式
                    ├─→ Warm Up冷启动模式
                    └─→ 匀速排队模式

总结与思考

这篇文章我们从整体架构入手，讲了Sentinel限流功能的四个核心角色：FlowSlot、FlowRuleChecker、FlowRule、FlowRuleManager，以及它们之间的协作流程。

重点回顾：

1. 四个角色分工明确：Slot是入口、Checker做判断、Rule存配置、Manager管规则
2. 一个资源可以有多条规则：只要有一条触发就限流
3. limitApp支持三种模式：指定来源、default（全部）、other（其他）
4. strategy支持三种策略：直接限流、关联限流、链路限流
5. 3×3的组合：最终通过selectNodeByRequesterAndStrategy选择不同的统计Node
6. 真正的限流判断在TrafficShapingController里：直接拒绝、冷启动、匀速排队都由它实现

思考一下：

• 为什么limitApp要有other这个选项？和直接配置default有什么区别？（other是”除了已经单独配置的来源之外的”，可以实现”单独限制A，其他的统一限制B”的需求）
• 关联限流的实际应用场景多吗？（写优先是一个典型场景，总体来说用得不算多，但关键时刻很有用）
• 链路限流为什么需要DefaultNode而不是ClusterNode？（因为ClusterNode是全局的，不分链路；DefaultNode是按Context分的，不同链路的DefaultNode不同）

这篇我们只讲了限流检查的”外壳”，真正的核心——TrafficShapingController（流量效果控制器）还没展开。下一篇，我们就来深入分析三种流量控制效果的实现原理。
