资源指标统计实现全解析（上篇）：NodeSelectorSlot与ClusterBuilderSlot

前言

前面我们了解了Sentinel的核心概念、责任链模式和整体工作流程。从这篇开始，我们将深入每个ProcessorSlot的实现细节，看看它们具体是怎么工作的。

按照责任链的顺序，第一个Slot是NodeSelectorSlot，第二个是ClusterBuilderSlot。这两个Slot虽然不直接做限流熔断，但它们是整个统计体系的基础——负责构建各种Node，为后续的统计和限流做准备。

今天这篇，我们就来深入分析这两个Slot的实现原理。

一、NodeSelectorSlot：节点选择器

1.1 作用概述

NodeSelectorSlot是责任链的第一个Slot，它的核心职责有两个：

1. 为资源创建DefaultNode：资源首次被访问时，创建对应的DefaultNode
2. 维护调用树：把DefaultNode挂到调用树上，设置Context.curNode

为什么它是第一个？因为后面所有的Slot都依赖DefaultNode来做统计和判断，所以必须先把Node构建好。

1.2 源码分析

先看NodeSelectorSlot的完整源码：

public class NodeSelectorSlot extends AbstractLinkedProcessorSlot<Object> {
    // Context的name -> 资源的DefaultNode
    private volatile Map<String, DefaultNode> map = new HashMap<>(10);
​
    @Override
    public void entry(Context context, ResourceWrapper resourceWrapper, Object obj,
                      int count, boolean prioritized, Object... args) throws Throwable {
        // 用Context名称作为key，从缓存中取DefaultNode
        DefaultNode node = map.get(context.getName());
        if (node == null) {
            synchronized (this) {
                node = map.get(context.getName());
                if (node == null) {
                    // 创建DefaultNode
                    node = new DefaultNode(resourceWrapper, null);
                    // 用CopyOnWrite的方式更新map
                    HashMap<String, DefaultNode> cacheMap = new HashMap<>(map.size());
                    cacheMap.putAll(map);
                    cacheMap.put(context.getName(), node);
                    map = cacheMap;
                    // 绑定到调用树
                    ((DefaultNode) context.getLastNode()).addChild(node);
                }
            }
        }
        // 设置当前节点
        context.setCurNode(node);
        // 传给下一个Slot
        fireEntry(context, resourceWrapper, node, count, prioritized, args);
    }
​
    @Override
    public void exit(Context context, ResourceWrapper resourceWrapper,
                     int count, Object... args) {
        fireExit(context, resourceWrapper, count, args);
    }
}

代码不长，但信息量很大。我们来一步步拆解。

map字段的含义

private volatile Map<String, DefaultNode> map = new HashMap<>(10);

注意几个关键点：

• 非静态字段：每个NodeSelectorSlot实例有自己的map
• key是Context.name：不是资源ID，而是调用上下文的名称
• value是DefaultNode：该上下文下这个资源的统计节点

为什么说”每个NodeSelectorSlot实例”？因为一个资源对应一个ProcessorSlotChain，一个ProcessorSlotChain对应一个NodeSelectorSlot。所以这个map缓存的是：同一个资源，在不同调用上下文中的DefaultNode。

换句话说：同一个资源ID，可能有多个DefaultNode——每个Context.name对应一个。这就是为什么之前说”一个资源可能有多个DefaultNode”。

为什么这么设计？

举个例子就明白了：

同一个支付接口，既通过Spring MVC暴露给前端，又通过Dubbo暴露给内部服务。

• Web请求进来，Context名称是sentinel_spring_web_context
• Dubbo请求进来，Context名称是别的

这样设计的好处是：可以针对不同入口的流量做不同的限流策略。比如只限制前端的QPS，不限制内部服务的调用。

创建DefaultNode的过程

用了经典的双重检查锁（DCL）模式：

DefaultNode node = map.get(context.getName());
if (node == null) {
    synchronized (this) {
        node = map.get(context.getName());
        if (node == null) {
            // 创建并更新map
        }
    }
}

更新map的时候用了CopyOnWrite的方式：

• 新建一个HashMap
• 把旧数据复制过去
• 把新数据加进去
• 替换引用

为什么这么做？因为map是volatile的，写的时候复制一份再替换，读的时候就不需要加锁了，读多写少的场景下性能更好。

这种CopyOnWrite的写法在Sentinel源码里随处可见，后面还会遇到很多次。

绑定调用树

((DefaultNode) context.getLastNode()).addChild(node);

这行代码是NodeSelectorSlot里最难理解的一行。它的作用是把新创建的DefaultNode加到调用树上。

context.getLastNode()是什么？就是当前调用链路上的上一个节点。新节点作为它的子节点加进去。

具体分两种情况，我们结合例子来看。

---

1.3 场景一：单次SphU.entry（普通接口调用）

最简单的场景：一个请求进来，只调用一次SphU.entry。

比如一个Spring MVC接口：

@RestController
public class WebMvcTestController {
    @GetMapping("/hello")
    public String apiHello() throws BlockException {
        doBusiness();
        return "Hello!";
    }
}

当访问/hello接口时：

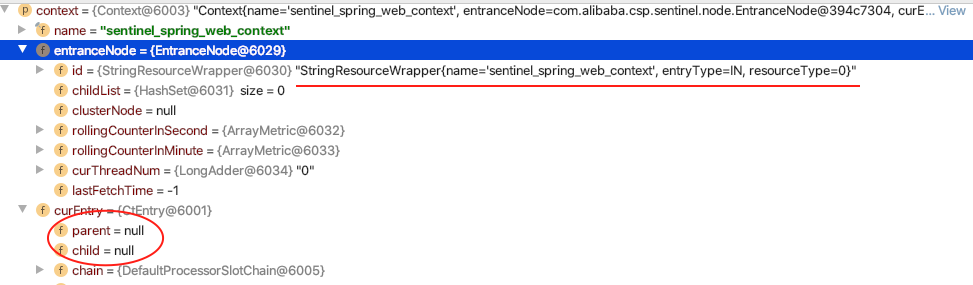

执行前：

• Context.entranceNode的childList为空
• Context.curEntry的parent和child都是null

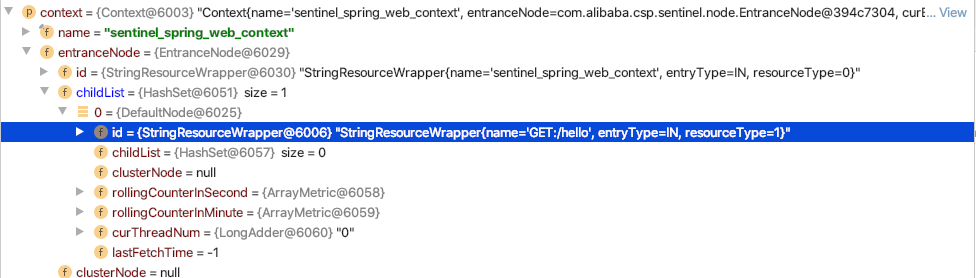

执行后：

• 新创建的DefaultNode（GET:/hello）被加到entranceNode的childList里

此时的调用树结构：

ROOT (machine-root)
            |
    EntranceNode (sentinel_spring_web_context)
            |
    DefaultNode (GET:/hello)

如果再访问另一个接口/err，调用树就变成：

ROOT (machine-root)
            |
    EntranceNode (sentinel_spring_web_context)
           / \
          /   \
GET:/hello   GET:/err

EntranceNode下面挂着Web项目所有接口的DefaultNode。

---

1.4 场景二：多次SphU.entry（嵌套调用）

复杂一点的场景：一次请求中多次调用SphU.entry。

比如接口里还要调用其他服务：

@GetMapping("/hello")
public String apiHello() throws BlockException {
    Entry entry = null;
    try {
        entry = SphU.entry("POST:http://wujiuye.com/hello2", EntryType.OUT);
        doBusiness();
        return "Hello!";
    } finally {
        if (entry != null) {
            entry.exit(1);
        }
    }
}

这里有个细节：虽然代码里写了ContextUtil.enter("my_context")，但实际上不会创建新的Context。因为当前线程已经有一个Context了（sentinel_spring_web_context），ContextUtil.enter会直接复用。

记住：Context是ThreadLocal的，一个线程只有一个Context，以第一次enter的为准。

所以，GET:/hello是调用链的入口资源，POST:/hello2是它的子资源。

调用树结构变成：

ROOT (machine-root)
            |
    EntranceNode (sentinel_spring_web_context)
            |
    DefaultNode (GET:/hello)
            |
    DefaultNode (POST:/hello2)

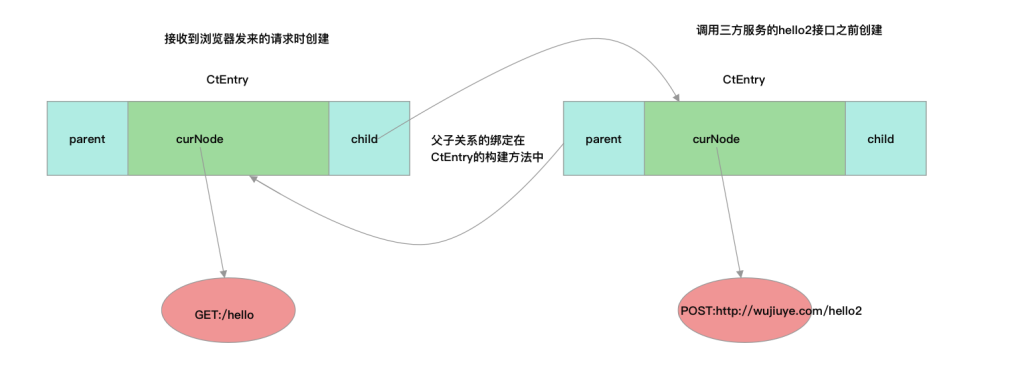

此时有两个CtEntry，构成双向链表：

这是不是很像JVM的栈帧？调用方法时栈帧入栈，方法执行完栈帧出栈。CtEntry也是一样——调用SphU.entry时创建CtEntry并设为curEntry，调用exit时还原为父CtEntry。

---

1.5 设置Context.curNode

context.setCurNode(node);

这行代码把当前资源的DefaultNode设为Context的当前节点。实际上是设置到了CtEntry的curNode字段上。

为什么要设置curNode？因为后续的统计、限流、熔断都需要拿到当前资源的Node。比如：

• Tracer.trace()记录异常时，需要从Context拿到当前资源的DefaultNode
• StatisticSlot统计数据时，也需要操作当前Node

从这里也能看出NodeSelectorSlot必须排在前面的原因——后面的Slot都要用到Node。

二、ClusterBuilderSlot：集群节点构建器

2.1 为什么需要ClusterNode

在讲ClusterBuilderSlot之前，先思考一个问题：

NodeSelectorSlot为每个资源在每个Context下都创建了一个DefaultNode。那如果我想知道这个资源总的QPS是多少，怎么办？

答案是：遍历所有Context下的DefaultNode，加起来。

但这样性能太差了。所以Sentinel设计了ClusterNode——每个资源全局唯一的统计节点，用来统计该资源的总QPS、总异常数、总线程数等全局指标。

2.2 作用概述

ClusterBuilderSlot是责任链的第二个Slot，它的职责是：

1. 创建全局唯一的ClusterNode：资源第一次被访问时创建
2. 关联DefaultNode和ClusterNode：把ClusterNode赋值给DefaultNode.clusterNode
3. 创建按来源的统计节点：如果有调用来源origin，为每个origin创建一个StatisticNode

为什么必须排在NodeSelectorSlot后面？很简单——必须先有DefaultNode，才能把ClusterNode塞给它。

2.3 源码分析

先看ClusterBuilderSlot的核心代码：

public class ClusterBuilderSlot extends AbstractLinkedProcessorSlot<DefaultNode> {
    // 全局缓存：资源 -> ClusterNode
    private static volatile Map<ResourceWrapper, ClusterNode> clusterNodeMap = new HashMap<>();
    private static final Object lock = new Object();

    // 当前资源的ClusterNode（非静态，每个资源一个）
    private volatile ClusterNode clusterNode = null;

    @Override
    public void entry(Context context, ResourceWrapper resourceWrapper, DefaultNode node,
                      int count, boolean prioritized, Object... args) throws Throwable {
        // 1. 创建ClusterNode（双重检查锁）
        if (clusterNode == null) {
            synchronized (lock) {
                if (clusterNode == null) {
                    clusterNode = new ClusterNode(resourceWrapper.getName(),
                                                  resourceWrapper.getResourceType());
                    // CopyOnWrite更新全局map
                    HashMap<ResourceWrapper, ClusterNode> newMap =
                        new HashMap<>(Math.max(clusterNodeMap.size(), 16));
                    newMap.putAll(clusterNodeMap);
                    newMap.put(node.getId(), clusterNode);
                    clusterNodeMap = newMap;
                }
            }
        }
        // 2. 关联DefaultNode和ClusterNode
        node.setClusterNode(clusterNode);

        // 3. 如果有调用来源，创建来源的StatisticNode
        if (!"".equals(context.getOrigin())) {
            Node originNode = node.getClusterNode().getOrCreateOriginNode(context.getOrigin());
            context.getCurEntry().setOriginNode(originNode);
        }

        fireEntry(context, resourceWrapper, node, count, prioritized, args);
    }

    @Override
    public void exit(Context context, ResourceWrapper resourceWrapper,
                     int count, Object... args) {
        fireExit(context, resourceWrapper, count, args);
    }
}

两个缓存字段

private static volatile Map<ResourceWrapper, ClusterNode> clusterNodeMap = new HashMap<>();
private volatile ClusterNode clusterNode = null;

这里有两个缓存，有点意思：

• clusterNodeMap（静态）：全局缓存，所有资源共享，存的是资源ID到ClusterNode的映射
• clusterNode（非静态）：每个ClusterBuilderSlot实例一个，直接存当前资源的ClusterNode

为什么要两个？因为一个资源对应一个ProcessorSlotChain，也就对应一个ClusterBuilderSlot实例。用非静态字段存一份，每次用的时候直接取，不用再从全局map里查，省了一次map查找——这又是一个性能优化的小细节。

创建ClusterNode

和NodeSelectorSlot一样，也是双重检查锁 + CopyOnWrite更新map的套路。

创建完之后，把ClusterNode设置到DefaultNode上：

node.setClusterNode(clusterNode);

这样DefaultNode就持有了ClusterNode的引用。后续统计数据时，DefaultNode会同时更新自己和ClusterNode的数据。

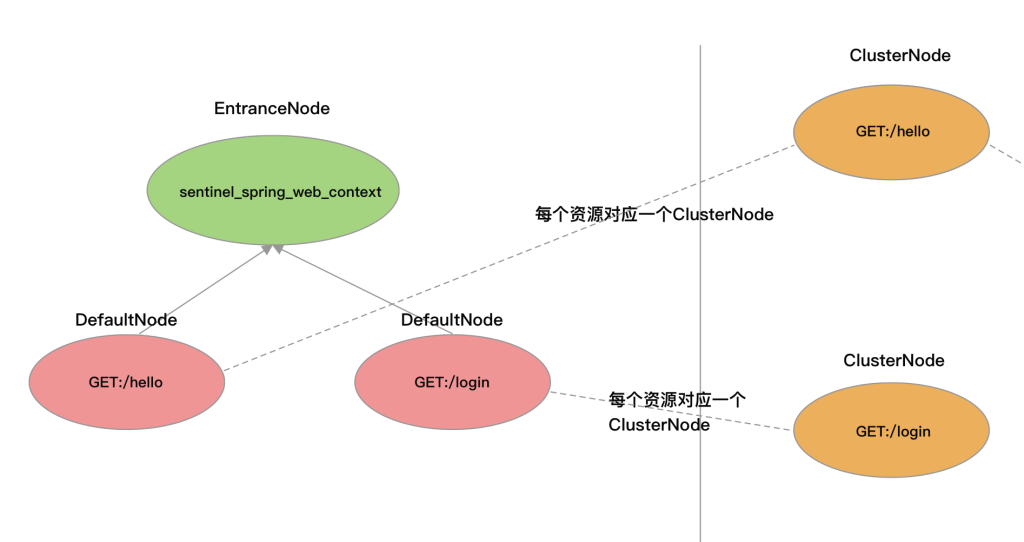

DefaultNode和ClusterNode的关系：

2.4 按调用来源统计

ClusterNode里还有一个originCountMap：

public class ClusterNode extends StatisticNode {
    private final String name;
    private final int resourceType;
    // 来源 -> StatisticNode
    private Map<String, StatisticNode> originCountMap = new HashMap<>();
}

这个map是干嘛的？按调用来源统计指标数据。

什么是调用来源？就是谁调用了这个接口。比如：

• HTTP请求可以在header里加S-user参数标识来源
• Dubbo调用可以通过application参数标识来源

如果上游服务传递了origin参数，ClusterBuilderSlot就会为这个origin创建一个StatisticNode，存在originCountMap里。

创建逻辑在getOrCreateOriginNode方法里：

public Node getOrCreateOriginNode(String origin) {
    StatisticNode statisticNode = originCountMap.get(origin);
    if (statisticNode == null) {
        try {
            lock.lock();
            statisticNode = originCountMap.get(origin);
            if (statisticNode == null) {
                statisticNode = new StatisticNode();
                // 又是CopyOnWrite
                HashMap<String, StatisticNode> newMap = new HashMap<>(originCountMap.size() + 1);
                newMap.putAll(originCountMap);
                newMap.put(origin, statisticNode);
                originCountMap = newMap;
            }
        } finally {
            lock.unlock();
        }
    }
    return statisticNode;
}

还是熟悉的味道：双重检查锁 + CopyOnWrite。

创建完之后，ClusterBuilderSlot会把这个originNode设置到CtEntry上：

context.getCurEntry().setOriginNode(originNode);

方便后续的Slot使用——比如按来源限流的AuthoritySlot，就需要用到这个originNode。

小结论：如果你的自定义Slot需要用到originNode，那必须把你的Slot放在ClusterBuilderSlot后面。

2.5 ClusterNode的用途

ClusterNode是全局统计节点，很多地方都会用到它：

• 限流降级：FlowSlot用ClusterNode的统计数据来判断是否触发限流
• 熔断降级：DegradeSlot用ClusterNode的统计数据来判断是否触发熔断
• 按来源限流：用originCountMap里的StatisticNode做来源维度的限流

可以说，ClusterNode是Sentinel功能实现的数据基础。

总结与思考

这篇文章我们分析了NodeSelectorSlot和ClusterBuilderSlot两个Slot的实现。

回顾一下两个Slot的分工：

Slot	职责	产出物
NodeSelectorSlot	创建DefaultNode，构建调用树	DefaultNode（每个Context一个）
ClusterBuilderSlot	创建ClusterNode，创建来源Node	ClusterNode（全局唯一）+ originNode

几个关键理解点：

1. 为什么一个资源有多个DefaultNode？ 因为不同的调用入口（Context.name）需要分开统计，实现按入口限流
2. 为什么需要ClusterNode？ 为了全局统计，不用遍历多个DefaultNode，性能更好
3. CopyOnWrite + 双重检查锁：Sentinel里用烂了的套路，读多写少场景下的经典优化
4. Slot的顺序很重要：前面的Slot为后面的Slot准备数据，顺序不能乱

思考一下：

• 为什么NodeSelectorSlot的map是非静态的，而ClusterBuilderSlot的clusterNodeMap是静态的？（因为NodeSelectorSlot按Context分，每个资源每个Context一个DefaultNode；而ClusterNode是全局唯一的，所有资源共享一个map）
• originCountMap为什么用StatisticNode而不是DefaultNode？（按来源统计不需要构建调用树，只要基础统计能力就行，StatisticNode足够了）

下一篇，我们将继续分析StatisticSlot——这是Sentinel最核心的统计Slot，所有指标数据的更新都在这里完成。
