37 JVM开发必备：三款核心字节码工具完全指南

本文导读

学习 JVM 的过程中，我们经常需要和字节码打交道：查看字节码、修改字节码、分析对象内存布局…… 工欲善其事，必先利其器。掌握好相关工具，能让你的 JVM 学习之路事半功倍。

本文将系统介绍三款 JVM 开发中最常用的工具：

• javap：JDK 自带的字节码反汇编工具，快速查看 class 文件内容
• OpenJDK Code Tools：包含 ASMTools 和 JOL 等实用小工具
• ASM：功能强大的字节码分析与修改框架，众多开源项目的基石

通过阅读本文，你将了解：

• javap 的输出结构各部分分别代表什么含义
• 如何使用 ASMTools 手工修改字节码
• 如何用 JOL 查看对象的内存布局
• ASM 框架的核心设计思想和访问者模式
• 如何用 ASM 生成和修改 class 文件

---

一、javap：JDK 自带的字节码反汇编工具

1.1 javap 是什么

javap 是 JDK 自带的反汇编工具，可以把 class 文件反汇编成人类可读的格式。学习 JVM 的过程中，我们会频繁地用它来查看编译后的字节码。

先看一段示例代码：

public class Foo {
  private int tryBlock;
  private int catchBlock;
  private int finallyBlock;
  private int methodExit;
​
  public void test() {
    try {
      tryBlock = 0;
    } catch (Exception e) {
      catchBlock = 1;
    } finally {
      finallyBlock = 2;
    }
    methodExit = 3;
  }
}

编译后用 javap 查看：

$ javac Foo.java
$ javap -p -v Foo

这里用到了两个常用选项：

• -p：打印私有字段和方法（默认只打印非私有的）
• -v：输出详细信息（如果只想看方法字节码，可以用 -c 替代 -v）

javap -v 的输出内容很多，我们分块来解读。

1.2 基本信息区

最开头是 class 文件的基本信息：

Classfile ../Foo.class
  Last modified ..; size 541 bytes
  MD5 checksum 3828cdfbba56fea1da6c8d94fd13b20d
  Compiled from "Foo.java"
public class Foo
  minor version: 0
  major version: 54
  flags: (0x0021) ACC_PUBLIC, ACC_SUPER
  this_class: #7                          // Foo
  super_class: #8                         // java/lang/Object
  interfaces: 0, fields: 4, methods: 2, attributes: 1

这里包含了：

• class 文件版本号：minor version: 0, major version: 54。版本号和 Java 版本对应——Java 8 是 52，Java 10 是 54，Java 11 是 55。
• 访问标志：flags: (0x0021) ACC_PUBLIC, ACC_SUPER，表示这个类是 public 的。
• 类名与父类：this_class 指向当前类，super_class 指向父类。
• 计数信息：接口数、字段数、方法数、属性数。

注意：新版本的 javac 编译的 class 文件不能在旧版本的 JRE 上运行，否则会抛出 UnsupportedClassVersionError。

1.3 常量池

接下来是常量池（Constant Pool），用来存放各种常量和符号引用：

Constant pool:
   #1 = Methodref          #8.#23         // java/lang/Object."<init>":()V
   #2 = Fieldref           #7.#24         // Foo.tryBlock:I
   ...
  #14 = Utf8               <init>
  #15 = Utf8               ()V
  ...
  #23 = NameAndType        #14:#15        // "<init>":()V
  ...
  #30 = Utf8               java/lang/Object

常量池的每一项都有一个索引（如 #1），并且可能引用其他常量池项。比如 #1 是一个方法引用，它引用了 #8（类名）和 #23（名称和类型），而 #23 又引用了 #14（方法名）和 #15（描述符）。

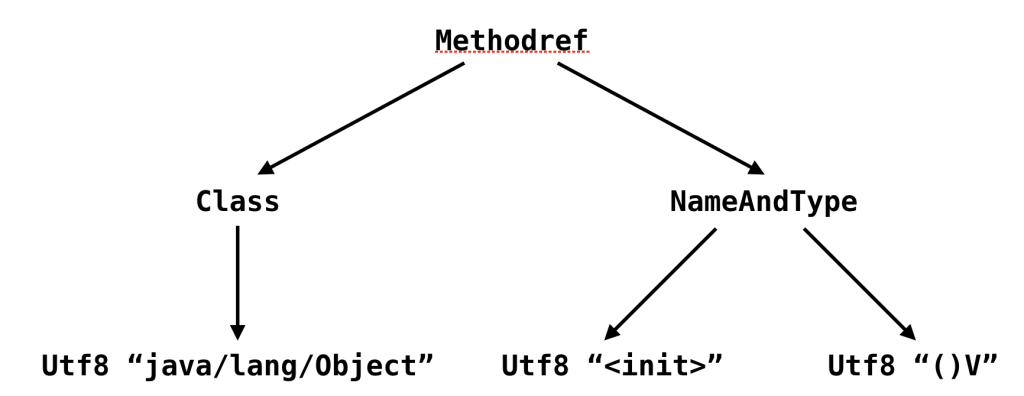

可以把它想象成一棵树结构，叶子节点是字符串常量：

1.4 字段区

字段区列举了类中的各个字段：

  private int tryBlock;
    descriptor: I
    flags: (0x0002) ACC_PRIVATE

主要信息是字段的类型（descriptor）和访问权限（flags）。对于 final 修饰的静态字段，如果是基本类型或字符串类型，还会显示常量值。

1.5 方法区

方法区是最核心的部分，每个方法都包含最重要的代码区域（Code）：

  public void test();
    descriptor: ()V
    flags: (0x0001) ACC_PUBLIC
    Code:
      stack=2, locals=3, args_size=1
         0: aload_0
         1: iconst_0
         2: putfield      #2                  // Field tryBlock:I
         5: aload_0
         6: iconst_2
         7: putfield      #3                  // Field finallyBlock:I
        10: goto          35
        13: astore_1
        14: aload_0
        15: iconst_1
        16: putfield      #5                  // Field catchBlock:I
        19: aload_0
        20: iconst_2
        21: putfield      #3                  // Field finallyBlock:I
        24: goto          35
        27: astore_2
        28: aload_0
        29: iconst_2
        30: putfield      #3                  // Field finallyBlock:I
        33: aload_2
        34: athrow
        35: aload_0
        36: iconst_3
        37: putfield      #6                  // Field methodExit:I
        40: return
      Exception table:
         from    to  target type
             0     5    13   Class java/lang/Exception
             0     5    27   any
            13    19    27   any
      LineNumberTable:
        line 9: 0
        ...
      StackMapTable: number_of_entries = 3
        ...

代码区包含以下几部分：

1. 头部信息

• stack=2：操作数栈的最大深度
• locals=3：局部变量表的大小（注意这是字节码层面的局部变量，不完全等同于 Java 源码中的局部变量）
• args_size=1：方法接收的参数个数

2. 字节码指令 每条指令前面的数字是字节码偏移量（Bytecode Index, BCI），用来定位指令。比如 10: goto 35 表示偏移量 10 处的 goto 指令，跳转到偏移量 35 处。

3. 异常表（Exception table） 记录了每个异常处理器的信息：

• from 和 to：监控的代码范围
• target：异常处理器的起始位置
• type：捕获的异常类型，any 表示任意异常

4. 行号表（LineNumberTable） Java 源码行号到字节码偏移量的映射。如果编译时加上 -g 参数，还会有局部变量表（LocalVariableTable），展示每个局部变量的名字、类型和作用域。这些都属于调试信息，JVM 不要求 class 文件必须包含。

5. 栈映射表（StackMapTable） 描述了字节码跳转后操作数栈的分布情况，主要用于类加载时的类型校验和即时编译，一般不需要深入了解。

---

二、OpenJDK Code Tools：实用小工具集

2.1 Code Tools 项目简介

OpenJDK 的 Code Tools 项目包含好几个实用的小工具。这里介绍其中两个最常用的：

• ASMTools：字节码汇编器/反汇编器
• JOL：对象内存布局分析工具

2.2 ASMTools：手工修改字节码

ASMTools 可以把 class 文件反汇编成文本格式（.jasm），修改后再汇编回 class 文件。这在我们需要生成一些 Java 编译器无法生成的特殊类时非常有用。

反汇编命令：

$ java -cp /path/to/asmtools.jar org.openjdk.asmtools.jdis.Main Foo.class > Foo.jasm

汇编命令：

$ java -cp /path/to/asmtools.jar org.openjdk.asmtools.jasm.Main Foo.jasm

它的输出格式和 javap 不太一样，主要用来做一些简单的字节码修改。

举个实战例子：我们知道 Java 编译器不允许把 int 值 2 赋给 boolean 变量，但在字节码层面其实是可以的（boolean 在字节码中就是用 int 实现的）。

用 ASMTools 就可以实现这个”黑魔法”：

1. 先写一个正常的 Java 类并编译
2. 用 ASMTools 反汇编成 .jasm 文件
3. 找到 boolean flag = true 对应的字节码：iconst_1;
   istore_1;
4. 把 iconst_1 改成 iconst_2
5. 保存后再汇编回 class 文件

这样就得到了一个 flag 值为 2 的 boolean 变量，这是 Java 编译器永远不会生成的。

同样，我们也可以用 ASMTools 验证一些 JVM 规范中的结论。比如 class 文件允许存在参数类型相同但返回类型不同的方法（Java 语言层面不允许，但字节码层面允许）。验证方法就是反汇编后复制一个方法，修改它的描述符（返回类型），再汇编回去看看能不能正常加载运行。

2.3 JOL：查看对象内存布局

JOL（Java Object Layout）是另一个非常实用的工具，可以用来查看 Java 对象在内存中的具体布局。

常用的两条命令：

# 查看对象内部细节
$ java -jar /path/to/jol-cli-0.9-full.jar internals java.util.HashMap

# 估算对象大小
$ java -jar /path/to/jol-cli-0.9-full.jar estimates java.util.HashMap

在我们学习对象内存布局那篇文章时，JOL 是验证理论知识的绝佳工具。它可以清晰地展示对象头、实例数据、对齐填充各占多少字节，字段是怎么排列的，等等。

---

三、ASM：强大的字节码操作框架

3.1 ASM 是什么

ASM 是一个功能强大的字节码分析与修改框架，应用非常广泛：

• 语言编译器：Groovy、Kotlin 的编译器
• 代码覆盖率工具：Cobertura、JaCoCo
• 各种字节码注入的监控工具
• Java 8 的 Lambda 表达式适配器类也是用 ASM 动态生成的

ASM 既可以生成全新的 class 文件，也可以修改已有的 class 文件。

3.2 ASMifier：快速上手 ASM 的神器

ASM 提供了一个辅助类 ASMifier，它可以接收一个 class 文件，然后输出一段能生成该 class 文件原始字节数组的 Java 代码。对于想快速上手 ASM 的人来说，这是最好的学习工具——你想生成什么样的字节码，就先用 Java 写出来编译好，再用 ASMifier 转成 ASM 代码，然后对照着学。

举个例子：

$ echo '
public class Foo {
  public static void main(String[] args) {
    boolean flag = true;
    if (flag) System.out.println("Hello, Java!");
    if (flag == true) System.out.println("Hello, JVM!");
  }
}' > Foo.java
$ javac Foo.java
$ java -cp /PATH/TO/asm-all-6.0_BETA.jar org.objectweb.asm.util.ASMifier Foo.class | tee FooDump.java

生成的 FooDump.java 大致是这样的：

public class FooDump implements Opcodes {

  public static byte[] dump () throws Exception {

    ClassWriter cw = new ClassWriter(0);
    FieldVisitor fv;
    MethodVisitor mv;
    AnnotationVisitor av0;

    cw.visit(V1_8, ACC_PUBLIC + ACC_SUPER, "Foo", null, "java/lang/Object", null);

    // ... 构造器方法等 ...

    {
      mv = cw.visitMethod(ACC_PUBLIC + ACC_STATIC, "main", "([Ljava/lang/String;)V", null, null);
      mv.visitCode();
      mv.visitInsn(ICONST_1);
      mv.visitVarInsn(ISTORE, 1);
      mv.visitVarInsn(ILOAD, 1);
      // ... 更多指令 ...
      mv.visitInsn(RETURN);
      mv.visitMaxs(2, 2);
      mv.visitEnd();
    }
    // ...
    return cw.toByteArray();
  }
}

可以看到：

• ClassWriter 用来生成类
• 调用 visitMethod 会得到一个 MethodVisitor
• 用 MethodVisitor 来生成具体的指令

这就是 ASM 的访问者模式。

3.3 修改字节码的原理

生成新的 class 文件比较简单，那修改已有的 class 文件呢？原理也很直观：

ASM 提供了 ClassReader，它会读取 class 文件的原始字节，然后转换成一系列访问请求（也就是调用各种 visit 方法）。

如果我们直接把 ClassReader 的访问请求转发给 ClassWriter，那就是一个简单的”读取-写出”过程，结果和原来一样：

public static void main(String[] args) throws Exception {
    ClassReader cr = new ClassReader("Foo");
    ClassWriter cw = new ClassWriter(ClassWriter.COMPUTE_FRAMES);
    cr.accept(cw, ClassReader.SKIP_FRAMES);
    Files.write(Paths.get("Foo.class"), cw.toByteArray());
}

如果想修改字节码，就在 ClassReader 和 ClassWriter 中间插入一个自定义的访问者。这个访问者把请求转发给 ClassWriter 之前，可以做各种修改：

• 新增：在转发的请求后面追加新的请求
• 删除：不转发某些请求
• 修改：忽略原请求，发出新的请求

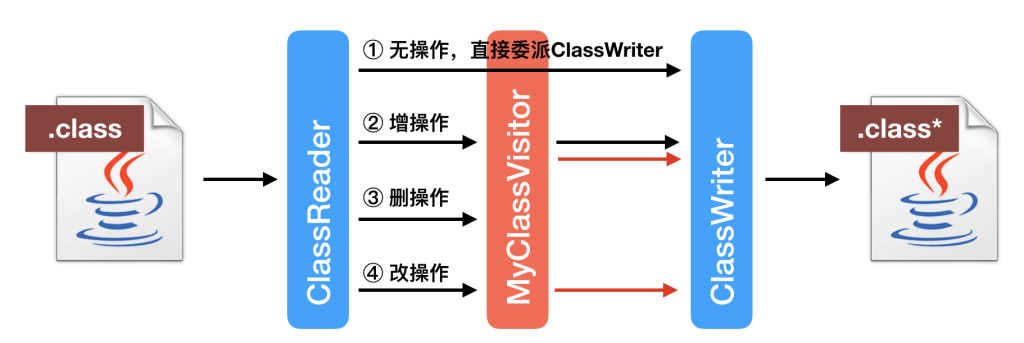

整个过程就像一条流水线：

来看一个具体的例子——把 main 方法的内容替换成一句 System.out.println("Hello, World!");：

import java.nio.file.*;
import org.objectweb.asm.*;

public class ASMHelper implements Opcodes {

  static class MyMethodVisitor extends MethodVisitor {
    private MethodVisitor mv;
    public MyMethodVisitor(int api, MethodVisitor mv) {
      super(api, null);
      this.mv = mv;
    }

    @Override
    public void visitCode() {
      mv.visitCode();
      mv.visitFieldInsn(GETSTATIC, "java/lang/System", "out", "Ljava/io/PrintStream;");
      mv.visitLdcInsn("Hello, World!");
      mv.visitMethodInsn(INVOKEVIRTUAL, "java/io/PrintStream", "println", "(Ljava/lang/String;)V", false);
      mv.visitInsn(RETURN);
      mv.visitMaxs(2, 1);
      mv.visitEnd();
    }
  }

  static class MyClassVisitor extends ClassVisitor {

    public MyClassVisitor(int api, ClassVisitor cv) {
      super(api, cv);
    }

    @Override
    public MethodVisitor visitMethod(int access, String name, String descriptor, String signature,
        String[] exceptions) {
      MethodVisitor visitor = super.visitMethod(access, name, descriptor, signature, exceptions);
      if ("main".equals(name)) {
        return new MyMethodVisitor(ASM6, visitor);
      }
      return visitor;
    }
  }

  public static void main(String[] args) throws Exception {
    ClassReader cr = new ClassReader("Foo");
    ClassWriter cw = new ClassWriter(ClassWriter.COMPUTE_FRAMES);
    ClassVisitor cv = new MyClassVisitor(ASM6, cw);
    cr.accept(cv, ClassReader.SKIP_FRAMES);
    Files.write(Paths.get("Foo.class"), cw.toByteArray());
  }
}

这段代码的逻辑是：

1. MyClassVisitor 截获对 main 方法的访问
2. 返回自定义的 MyMethodVisitor 代替原来的 MethodVisitor
3. MyMethodVisitor 忽略所有传入的指令请求，只在 visitCode 时生成新的指令

这就是 ASM 修改字节码的基本套路。掌握了这个模式，你就能实现各种复杂的字节码操作了。

---

总结与思考

本文要点回顾

1. javap：JDK 自带的反汇编工具，是学习字节码的入门必备
   • 输出包括：基本信息、常量池、字段、方法
   • 方法区的 Code 属性包含字节码指令、异常表、行号表等
   • 常用参数：-p（显示私有成员）、-v（详细输出）、-c（仅输出字节码）
2. OpenJDK Code Tools：
   • ASMTools：字节码汇编/反汇编，适合做简单的字节码修改，生成 Java 编译器无法生成的类
   • JOL：查看对象内存布局，验证对象头、字段排列、对齐填充等理论知识
3. ASM 框架：功能最强大的字节码操作框架
   • 基于访问者模式，通过 ClassReader 读取、ClassVisitor 转换、ClassWriter 写出
   • ASMifier 是学习 ASM 的神器，可以把现有 class 文件转成 ASM 代码
   • 修改字节码的核心是在 reader 和 writer 之间插入自定义访问者

思考与实践

1. 动手用 javap -v 查看你自己项目中的某个类，尝试读懂它的常量池和方法字节码。
2. 用 JOL 查看 java.lang.Object、java.lang.String、java.util.HashMap 等常用类的内存布局，和你学到的理论对照一下。
3. 试着用 ASM 实现一个简单的字节码注入：在某个方法的入口和出口分别打印一条日志。

工具是我们探索 JVM 世界的眼睛和手。熟练掌握这些工具，你就能更高效地学习 JVM，也能更从容地解决实际工作中的各种问题。
