JVM可视化诊断：MAT与JMC两款GUI工具实战指南

本文导读

上一篇我们介绍了 JDK 自带的命令行诊断工具，它们在生产环境排查问题时非常高效。但有时候，我们需要更直观、更深入地分析问题，这时候图形化工具就能发挥巨大优势。

本文将介绍两款最常用的 JVM 可视化诊断工具：Eclipse MAT 和 Java Mission Control（JMC）。MAT 是分析堆内存、定位内存泄漏的利器，而 JMC 配合 Java Flight Recorder（JFR）则可以实现低开销的全链路性能分析。

通过阅读本文，你将了解：

• 什么是 Shallow heap 和 Retained heap
• 如何用 MAT 的直方图和支配树分析堆内存
• 如何通过 Path to GC Roots 定位内存泄漏
• Java Flight Recorder 的工作原理和事件类型
• JFR 的三种启用方式以及各自的适用场景
• 如何用 JMC 可视化分析 JFR 采集的数据

---

一、Eclipse MAT：堆内存分析神器

1.1 MAT 是什么

在上一篇文章中，我们介绍了用 jmap 导出 Java 堆的二进制快照（hprof 格式）。但拿到快照之后怎么分析呢？Eclipse MAT（Memory Analyzer Tool）就是最流行的堆快照分析工具之一。

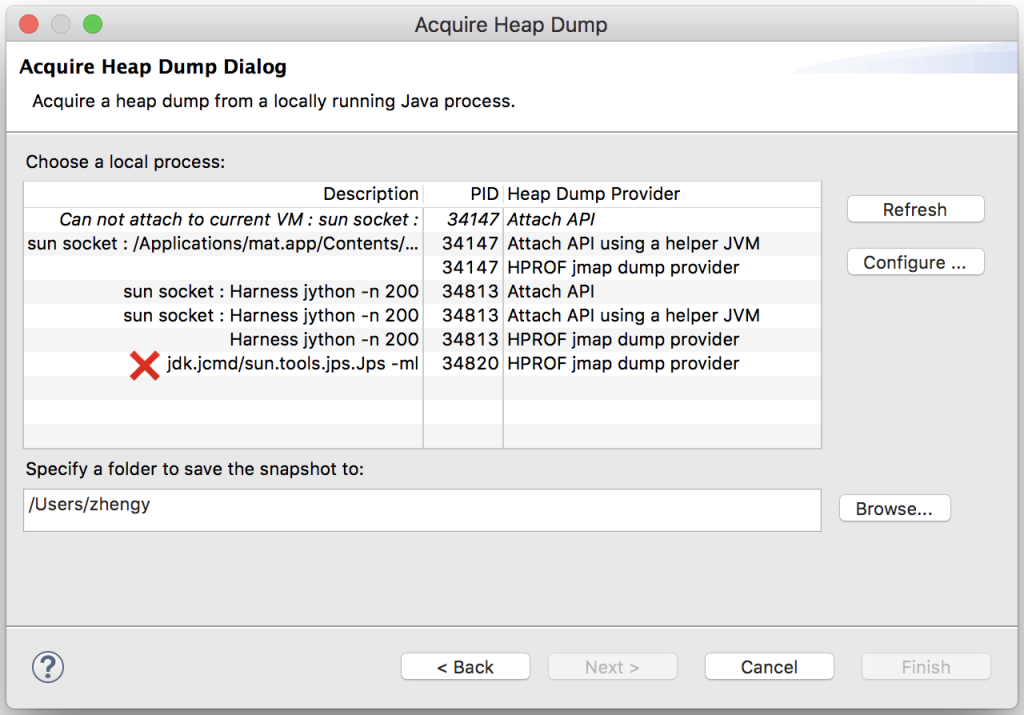

MAT 本身也支持直接获取堆快照。它会先借助 jps 列出当前运行的 Java 进程，然后让你选择要分析的目标进程。

MAT 获取堆快照的方式有三种：

1. 直接使用 Attach API
2. 启动一个新的 JVM 来运行 Attach API
3. 调用 jmap 工具

本质上这三种方式都依赖 Attach API。如果目标进程开启了 -XX:+DisableAttachMechanism，前两种方式不会出现在选项列表中，第三种则会在运行时报错。

1.2 Shallow Heap 与 Retained Heap

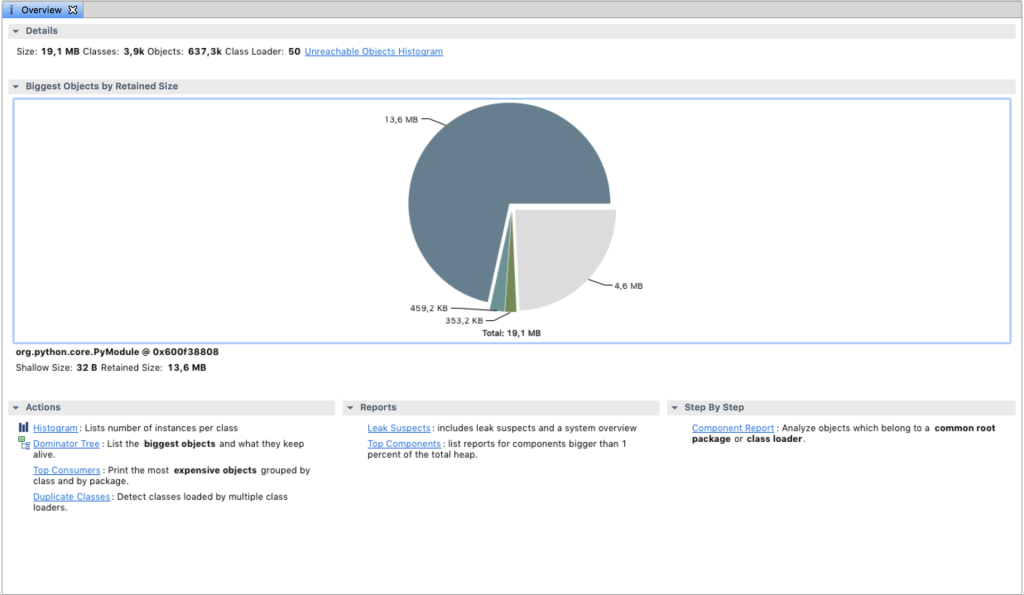

加载完堆快照后，MAT 的主界面会展示一张饼图，列出占据 Retained heap 最多的几个对象。

这里有两个关键概念需要理解：

概念	定义
Shallow Heap	对象自身占据的内存大小，也就是对象头 + 实例数据的大小
Retained Heap	如果这个对象被回收，能释放的总内存大小，包括对象自身 + 仅通过该对象才能引用到的所有对象

简单来说，Shallow Heap 是”对象本身多大”，Retained Heap 是”对象带着它的’小弟们’一共占多大”。上面的饼图就是基于 Retained heap 来展示的。

1.3 直方图（Histogram）

MAT 有两个核心视图：直方图和支配树。

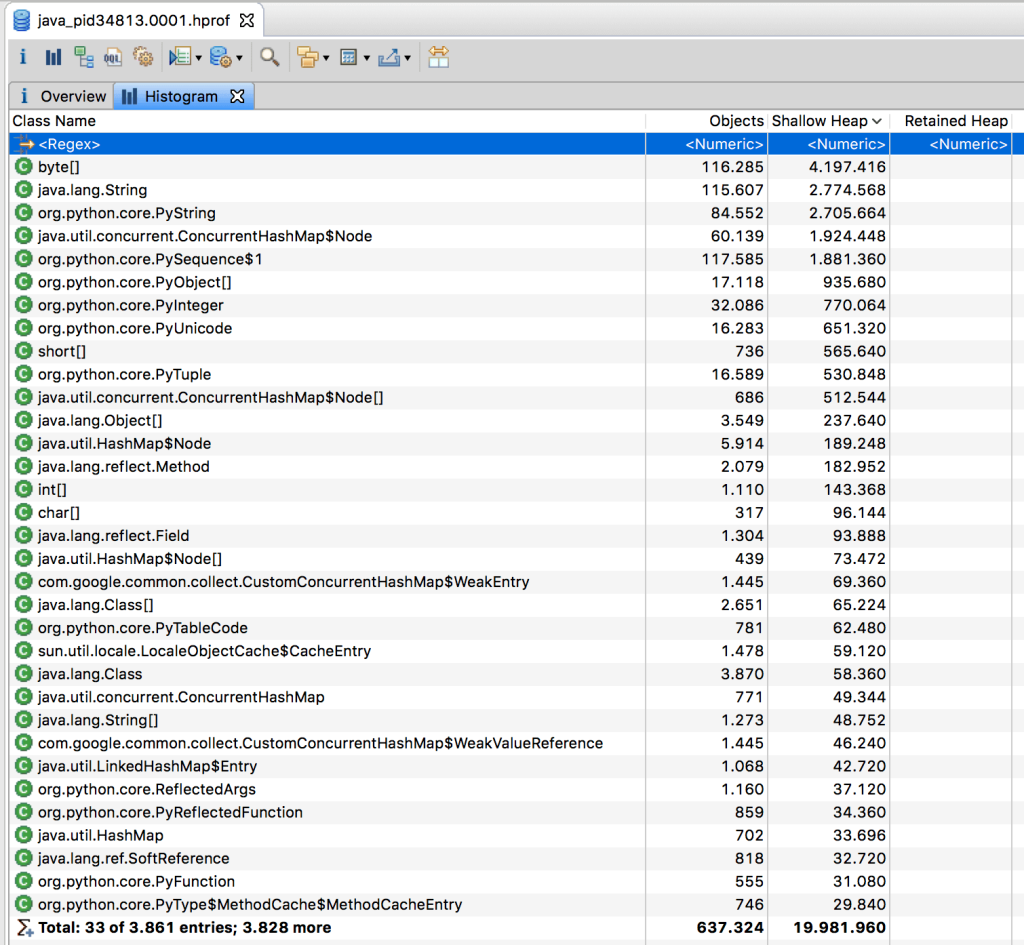

直方图和 jmap -histo 的功能类似，展示每个类的实例数量以及 Shallow heap 总和。但 MAT 的直方图更强大：

• 可以计算并展示 Retained heap
• 支持按实例数量或 Retained heap 排序（默认按 Shallow heap）
• 支持按超类、类加载器或包名分组

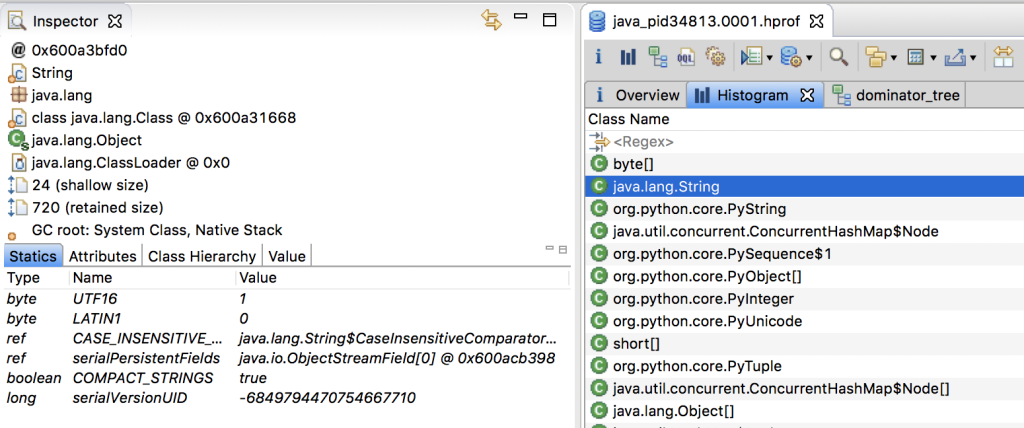

选中某个类后，左上角的 Inspector 窗口会展示该类的 Class 实例信息，比如类加载器等（下图中的 ClassLoader @ 0x0 代表启动类加载器）。

1.4 支配树（Dominator Tree）

支配树的概念源自图论。在一个流图中，如果从入口节点到 b 节点的所有路径都必须经过 a 节点，那么我们说 a 支配（dominate）b。

在此基础上，如果 a 严格支配 b（a ≠ b），且从 a 到 b 的路径中没有其他节点也支配 b，那么 a 就是 b 的直接支配节点（immediate dominator）。支配树就是由所有节点的直接支配节点组成的树状结构。

把这个概念应用到堆内存上：

• 每个对象是图的一个节点
• GC Roots 是对象图的入口
• 对象之间的引用关系是有向边

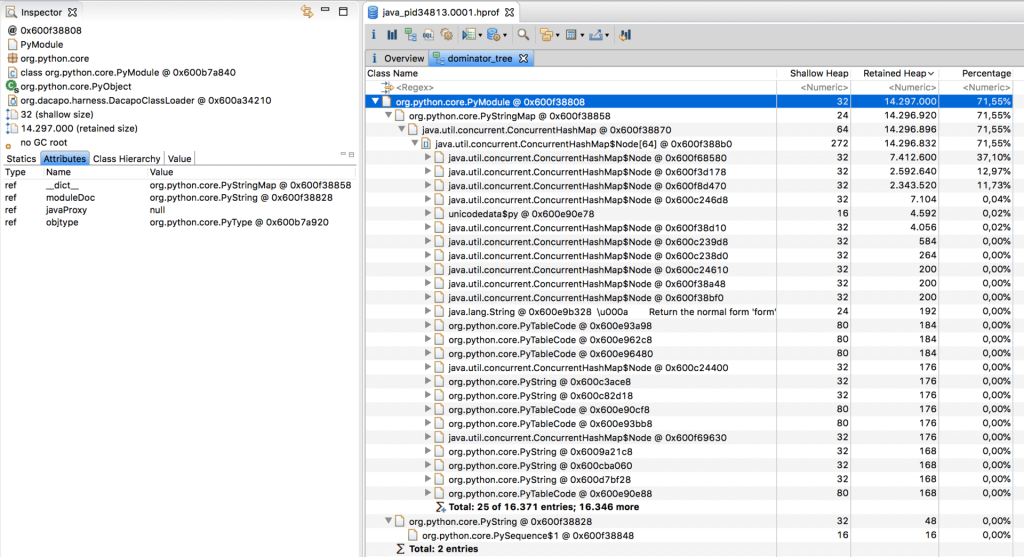

这样我们就能构造出堆对象图对应的支配树。MAT 会按每个对象的 Retained heap 大小对支配树进行排序：

根据 Retained heap 的定义，只要能回收支配树中排在最前面的那个对象，GC 就能释放出 13.6MB 的内存。

注意：对象的引用字段和支配树的父子关系不是一一对应的。假设对象 a 有两个引用字段分别指向 b 和 c，而 b 和 c 各自有一个引用字段都指向 d。如果没有其他引用指向 b、c、d，那么 a 直接支配 b、c、d，而 b（或 c）和 d 之间没有支配关系。

1.5 Path to GC Roots

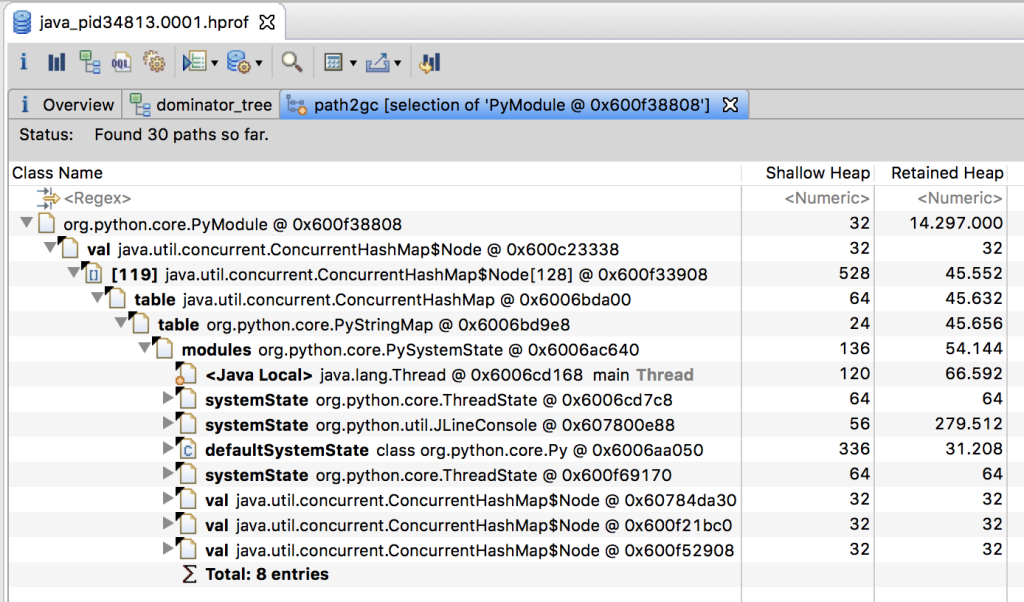

在支配树视图中选中某个对象后，我们还可以使用 Path To GC Roots 功能，反向列出从该对象到 GC Roots 的引用路径。

这个功能在定位内存泄漏时极其有用——它能清晰地展示出对象是被谁引用的，为什么还不能被回收。沿着引用链一路往上找，通常就能发现内存泄漏的根源。

此外，MAT 还能自动匹配常见的内存泄漏模式，报告潜在的内存泄漏问题，帮你快速定位问题所在。

---

二、Java Mission Control：生产级性能监控

2.1 JMC 与 JFR 简介

Java Mission Control（JMC）是 Oracle 官方的性能监控工具，它包含一个 GUI 客户端和众多插件，其中最重要的就是 Java Flight Recorder（JFR）。

注意：从 Java 11 开始，JFR 已经开源。在更早的版本中，JFR 属于商业特性，需要通过 -XX:+UnlockCommercialFeatures 开启。

JFR 是 JVM 内置的高性能事件采集框架，它有几个显著优势：

• 性能开销极低：默认配置下平均开销低于 1%
• 数据全面：可以采集 JVM 内部的各类事件
• 不干扰优化：直接访问虚拟机内部数据，不会影响 JIT 优化

正因为这些特点，JFR 非常适合在生产环境中对满负荷运行的 Java 应用进行性能分析。

2.2 JFR 的事件类型

启用 JFR 后，它会记录运行过程中发生的一系列事件，包括：

• Java 层面的事件：线程事件、锁事件、异常事件等
• JVM 内部的事件：对象分配、垃圾回收、即时编译等

根据发生时机和持续时间，JFR 的事件分为四类：

事件类型	说明	例子
瞬时事件（Instant Event）	只关心是否发生，不关心持续时间	异常抛出、线程启动
持续事件（Duration Event）	关心事件的持续时间	GC 事件、方法调用
计时事件（Timed Event）	只记录时长超过阈值的持续事件	超过阈值的 SQL 查询
取样事件（Sample Event）	周期性采样的事件	方法抽样、内存抽样

方法抽样（Method Sampling）是最常见的取样事件之一：每隔一段时间统计一次各个线程的栈轨迹，如果某个方法在采样中反复出现，说明它大概率是热点方法。

JFR 的取样事件比其他工具更精确。原因在于：

• 其他工具通常基于 JVMTI 的 GetAllStackTraces API，而这个 API 依赖安全点机制，获取的栈轨迹总是在安全点位置，可能产生偏差
• JFR 不依赖安全点机制，采样结果更加真实可靠

2.3 JFR 的三种启用方式

JFR 有三种启用方式，分别适用于不同场景。

方式一：启动参数启用

第一种方式是在启动 Java 程序时通过 -XX:StartFlightRecording= 参数启用 JFR。

下面是三种常见的配置方式：

固定时长采集：

# 启动 5 秒后开始采集，持续 20 秒，采集完成后保存到文件
$ java -XX:StartFlightRecording=delay=5s,duration=20s,filename=myrecording.jfr,settings=profile MyApp

参数说明：

• delay=5s：延迟 5 秒后开始采集
• duration=20s：采集持续 20 秒
• filename=myrecording.jfr：采集完成后保存到指定文件
• settings=profile：使用 profile 配置文件

关于 settings 参数多说两句：

• 默认使用 $JDK/lib/jfr/default.jfc 配置文件，开销较低（<1%）
• 使用 settings=profile 会加载 $JDK/lib/jfr/profile.jfc，采集的事件更多更详细，开销约为 2%
• 这两个文件都是 XML 格式，后面会介绍如何用 JMC 自定义配置

持续采集 + 退出时 dump：

# 持续采集，进程退出时自动保存到文件
$ java -XX:StartFlightRecording=dumponexit=true,filename=myrecording.jfr MyApp

持续采集 + 按需 dump：

# 持续采集，限制最多保留 10 分钟 / 100MB 的数据
$ java -XX:StartFlightRecording=maxage=10m,maxsize=100m,name=SomeLabel MyApp
Started recording 1.
​
Use jcmd 38502 JFR.dump name=SomeLabel filename=FILEPATH to copy recording data to file.
...

这种模式下 JFR 会持续采集数据，但需要设置限制来避免磁盘被占满：

• maxage=10m：只保留最近 10 分钟的事件
• maxsize=100m：最多保留 100MB 的事件
• name=SomeLabel：给这个采集任务起个名字，方便后续操作

注意：为了保持低开销，JFR 不会频繁校验这两个限制。实际使用中你可能会发现文件大小或事件时间略微超出限制，这是正常现象。

方式二：jcmd 动态启用

第二种方式是通过 jcmd 命令在进程运行过程中动态控制 JFR。这对应三个子命令：

• JFR.start：开始采集
• JFR.dump：导出已采集的数据
• JFR.stop：停止采集

启动目标进程时不需要加任何 JFR 相关参数。当需要分析时，执行以下命令：

# 启动 JFR 采集
$ jcmd <PID> JFR.start settings=profile maxage=10m maxsize=150m name=SomeLabel

采集一段时间后，导出数据：

# 导出当前已采集的数据
$ jcmd <PID> JFR.dump name=SomeLabel filename=myrecording.jfr

最后可以选择关闭 JFR：

# 停止 JFR 采集
$ jcmd <PID> JFR.stop name=SomeLabel

这种方式非常适合线上应急排查——平时不开启，需要时再启动，对性能零影响。

方式三：JMC 图形界面启用

第三种方式是通过 JMC 的 GUI 来操作。

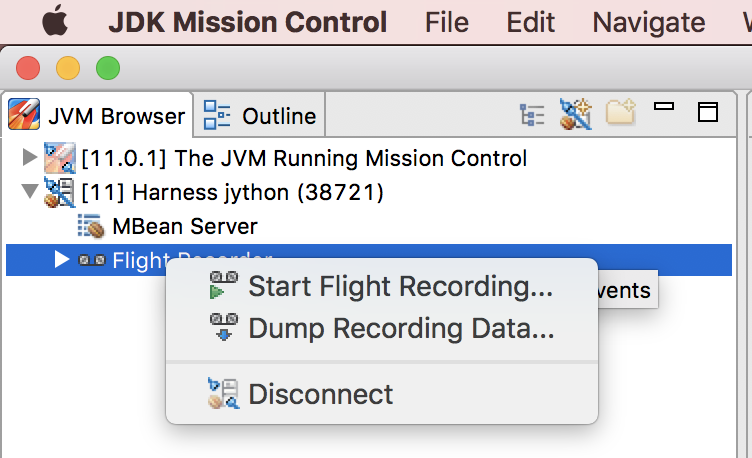

在 JMC 左侧的 JVM 浏览器中，可以看到所有正在运行的 Java 进程。右键点击目标进程，选择 Start Flight Recording...，就会弹出配置窗口：

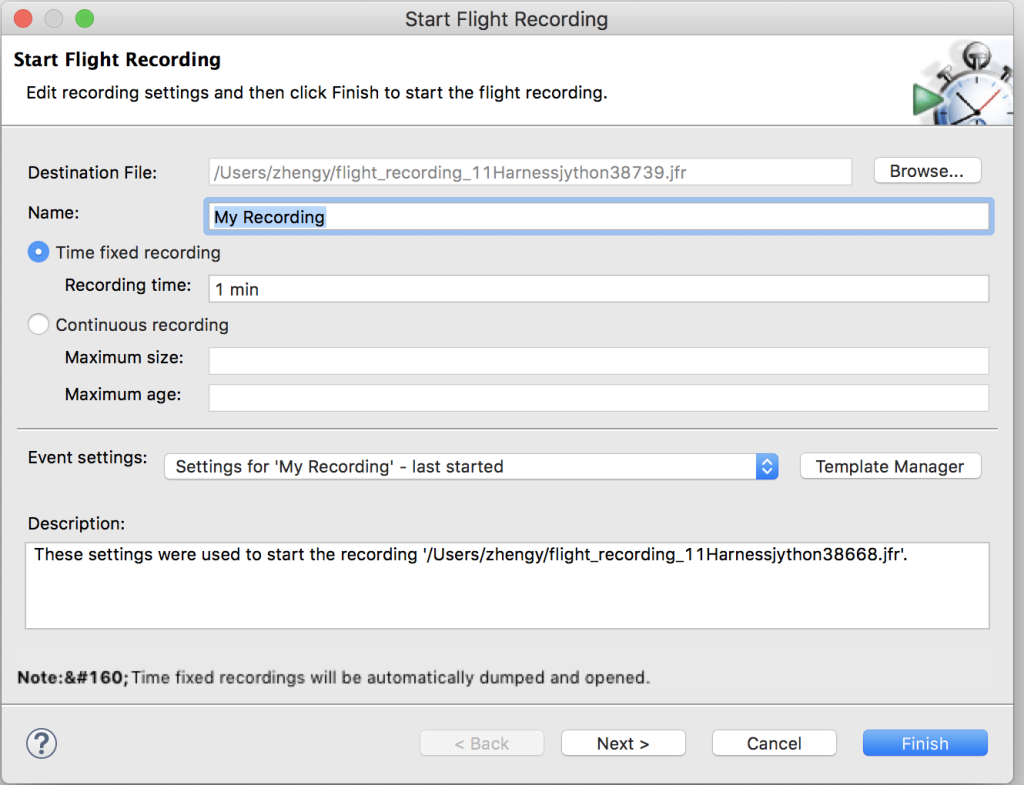

这里的配置参数和前两种方式完全一致，包括标签名、采集时长、缓存限制、事件配置等。

JMC 提供了 Continuous 和 Profiling 两个预设选项，分别对应 default.jfc 和 profile.jfc 配置文件。

我们还可以通过 JMC 的 Flight Recording Template Manager 导入 jfc 配置文件，在 GUI 界面上自定义要采集的事件，修改完成后导出为新的 jfc 文件，供服务器端使用。

2.4 JFR 数据分析

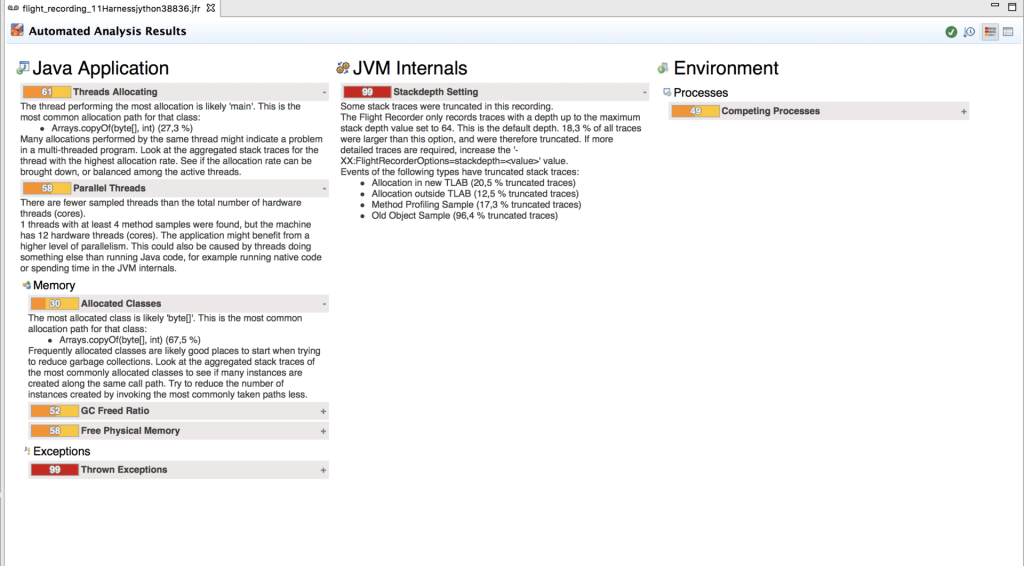

采集完成后，JMC 会自动打开生成的 jfr 文件，主界面会列出这段时间内的潜在问题。比如 Parallel Threads 部分会报告 CPU 资源没有充分利用的问题。

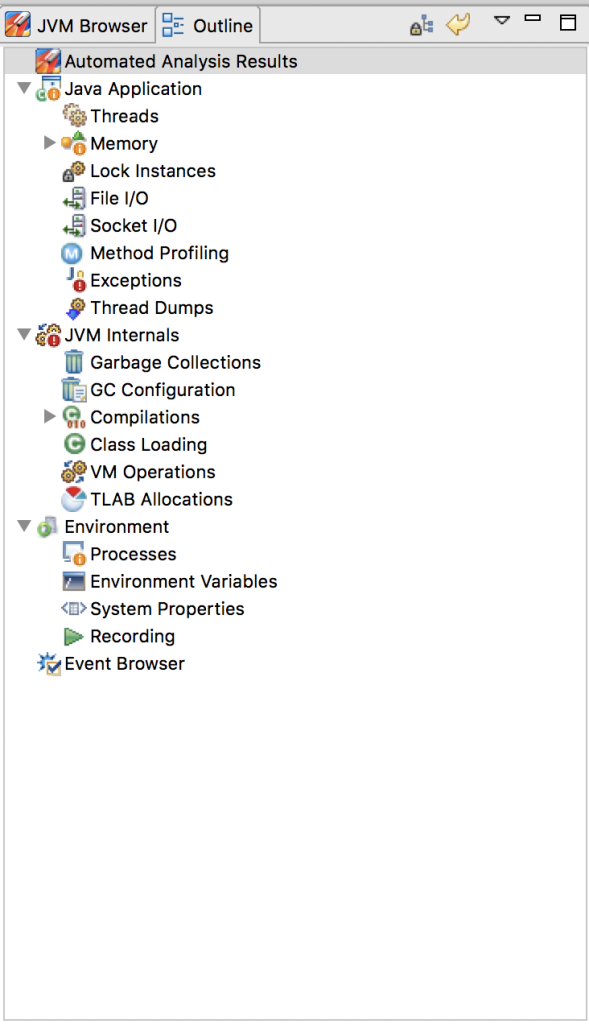

左侧列出了 JVM 的各个子系统，JMC 会根据采集到的事件数据生成各种图表和表格：

我们简单介绍其中两个子系统：

垃圾回收（GC）：

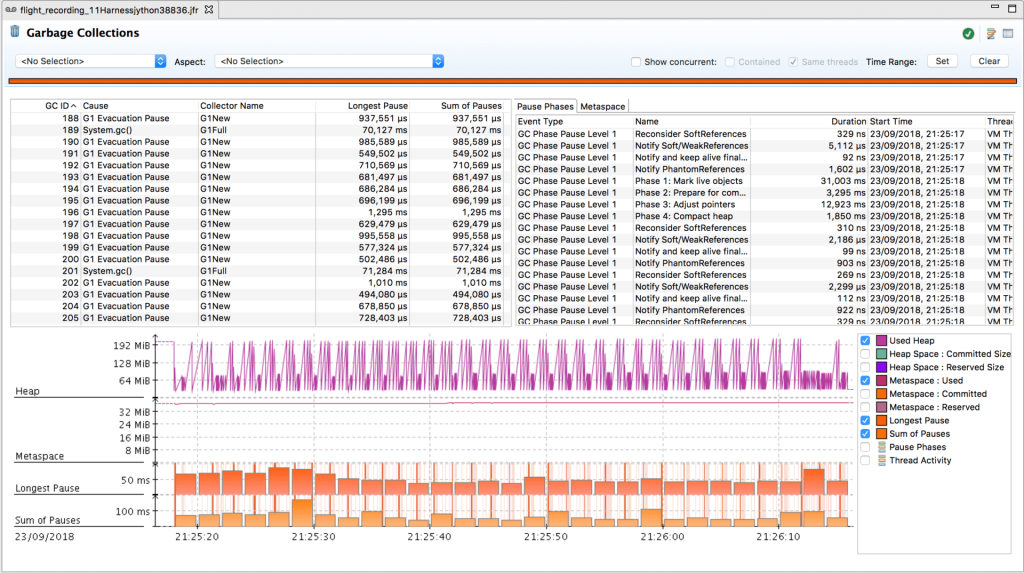

展示 GC 事件、堆已用空间分布图、Metaspace 大小分布图、GC 暂停时间直方图等。

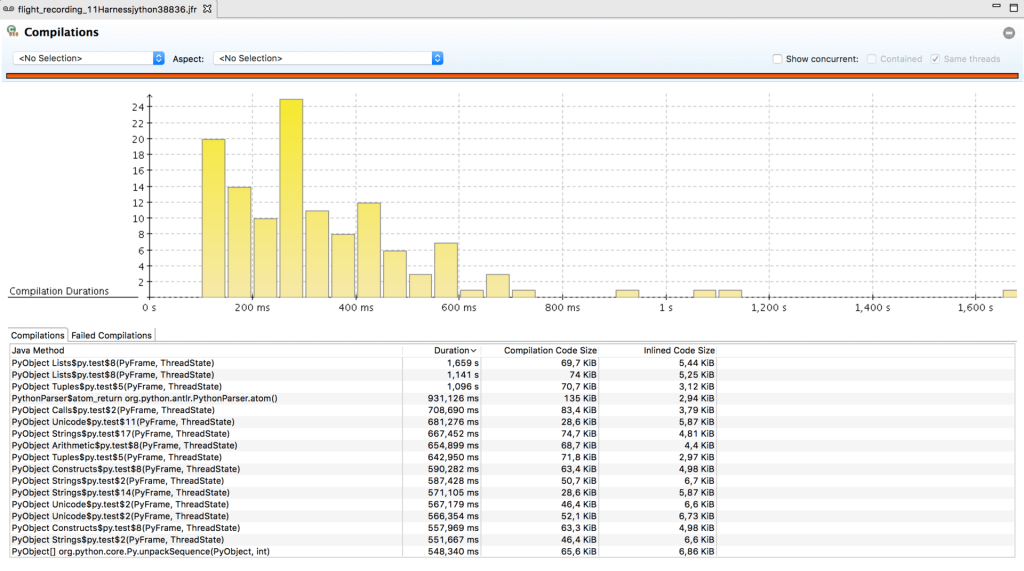

即时编译（Code）：

展示方法编译时间直方图，以及按编译时间排序的编译任务列表。

你可能会在列表中看到同一个方法名出现多次，这通常有两个原因：

1. 不同编译层次的编译（比如 C1 的 3 层编译和 C2 的 4 层编译）
2. 去优化后的重新编译

JMC 的各种图表都比较直观，这里就不一一展开了，建议大家自己动手探索一下。

---

总结与思考

本文要点回顾

1. Eclipse MAT 是堆内存分析利器：
   • Shallow Heap 是对象自身大小，Retained Heap 是对象及其依赖对象的总大小
   • 直方图展示各类的实例数量和内存占用
   • 支配树能快速定位”大对象”及其影响范围
   • Path to GC Roots 可以追踪对象的引用链，定位内存泄漏根源
2. Java Flight Recorder 是生产级性能采集工具：
   • 性能开销极低（默认 <1%），适合生产环境使用
   • 支持四种事件类型：瞬时事件、持续事件、计时事件、取样事件
   • 采样不依赖安全点，数据更准确
3. JFR 有三种启用方式：
   • 启动参数：适合预设的性能测试
   • jcmd 动态启用：适合线上应急排查
   • JMC 图形界面：适合开发和调试阶段
4. JMC 提供了丰富的可视化分析：
   • 自动检测潜在问题
   • GC、编译、线程、内存等各子系统的详细图表
   • 支持自定义事件配置模板

思考与实践

1. 回想一下你遇到过的内存泄漏问题，如果用 MAT 来分析，你会怎么入手？
2. JFR 的低开销特性让它可以在生产环境使用，你觉得可以用它来做什么？
3. 对比命令行工具和 GUI 工具，它们各自的优势和适用场景是什么？

JVM 的监控诊断工具非常丰富，本文只介绍了最核心的两款。掌握好这些工具，能让你在排查性能问题时事半功倍。建议大家在本地环境多动手实践，熟悉它们的各种功能和用法。
