JVM方法内联优化完全解析（下）：虚方法去虚化技术深度揭秘

本文导读

在上一篇文章中，我们讲解的方法内联例子都是静态方法调用，即时编译器可以轻易地确定唯一的目标方法。但在真实的Java项目中，虚方法调用（也就是面向对象的多态）才是常态。

那么，JVM是如何在面对虚方法调用时进行方法内联的呢？答案就是：去虚化（devirtualize）。

本文将带你深入理解JVM中的去虚化技术，你将学到：

• 什么是去虚化，为什么需要去虚化
• 基于类型推导的完全去虚化原理
• 基于类层次分析的完全去虚化与去优化机制
• 条件去虚化的实现方式和类型Profile的作用
• C2和Graal在去虚化策略上的差异

---

一、去虚化：虚方法内联的必经之路

在上一篇中，我们举的例子都是静态方法调用，即时编译器可以轻易地确定唯一的目标方法。然而，对于需要动态绑定的虚方法调用来说，即时编译器则需要先对虚方法调用进行去虚化（devirtualize），即转换为一个或多个直接调用，然后才能进行方法内联。

即时编译器的去虚化方式可分为两种：

• 完全去虚化：通过类型推导或者类层次分析，识别虚方法调用的唯一目标方法，从而将其转换为直接调用。它的关键在于证明虚方法调用的目标方法是唯一的。
• 条件去虚化（guarded devirtualization）：将虚方法调用转换为若干个类型测试以及直接调用。它的关键在于找出需要进行比较的类型。

为了方便讲解，我们先来看一段代码示例。这里定义了一个抽象类BinaryOp，其中包含一个抽象方法apply。BinaryOp类有两个子类Add和Sub，均实现了apply方法。

abstract class BinaryOp {
    public abstract int apply(int a, int b);
}
​
class Add extends BinaryOp {
    public int apply(int a, int b) {
        return a + b;
    }
}
​
class Sub extends BinaryOp {
    public int apply(int a, int b) {
        return a - b;
    }
}

下面我们就用这个例子来逐一讲解这几种去虚化方式。

---

二、基于类型推导的完全去虚化

基于类型推导的完全去虚化将通过数据流分析推导出调用者的动态类型，从而确定具体的目标方法。

我们来看下面这个例子：

public static int foo() {
    BinaryOp op = new Add();
    return op.apply(2, 1);
}
​
public static int bar(BinaryOp op) {
    op = (Add) op;
    return op.apply(2, 1);
}

上面这段代码中的foo方法和bar方法均会调用apply方法，且调用者的声明类型皆为BinaryOp。这意味着Java编译器会将其编译为invokevirtual指令，调用BinaryOp.apply方法。

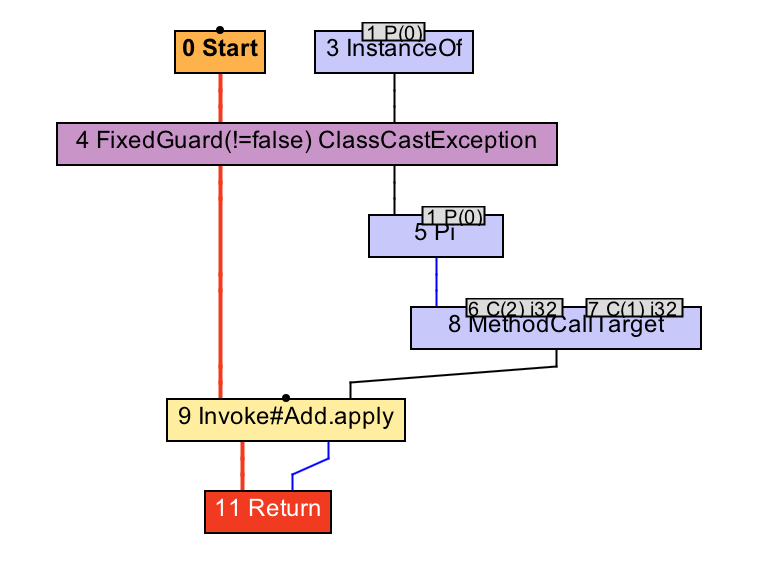

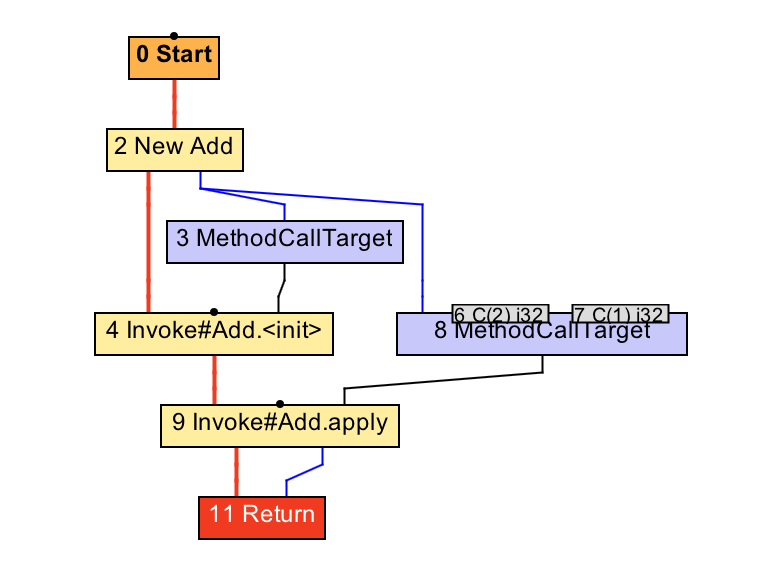

在上面两张IR图中，方法调用的调用者（即8号CallTarget节点的第一个依赖值）分别为2号New节点，以及5号Pi节点。后者可以简单看成强制转换后的精确类型。

由于这两个节点的类型均被精确为Add类，因此，原invokevirtual指令对应的9号invoke节点都被识别为对Add.apply方法的调用。

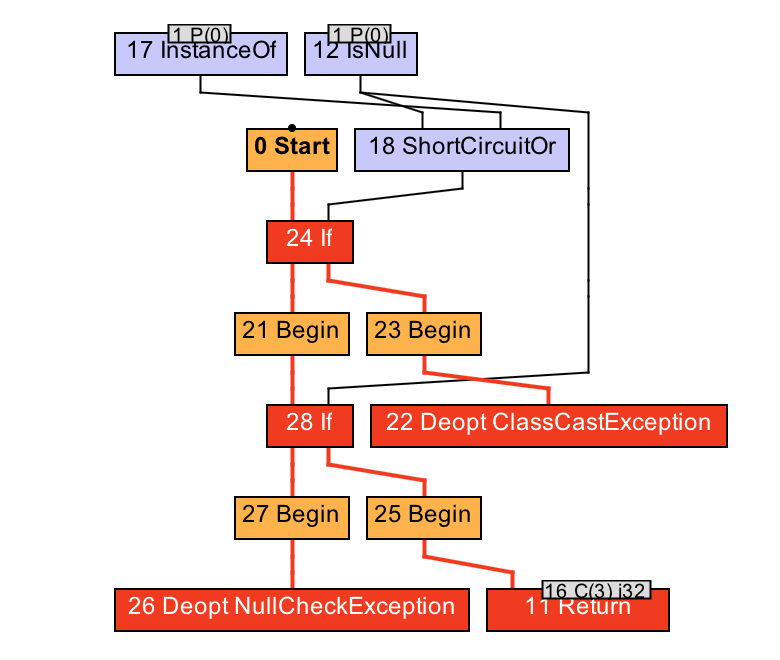

经过对该具体方法的内联之后，对应的IR图如下所示：

可以看到，通过将字节码转换为Sea-of-Nodes IR之后，即时编译器便可以直接去虚化，并将唯一的目标方法进一步内联进来。

2.1 类型推导的局限性

不过，类型推导并不是万能的。我们来看下面这段代码：

public static int notInlined(BinaryOp op) {
    if (op instanceof Add) {
        return op.apply(2, 1);
    }
    return 0;
}

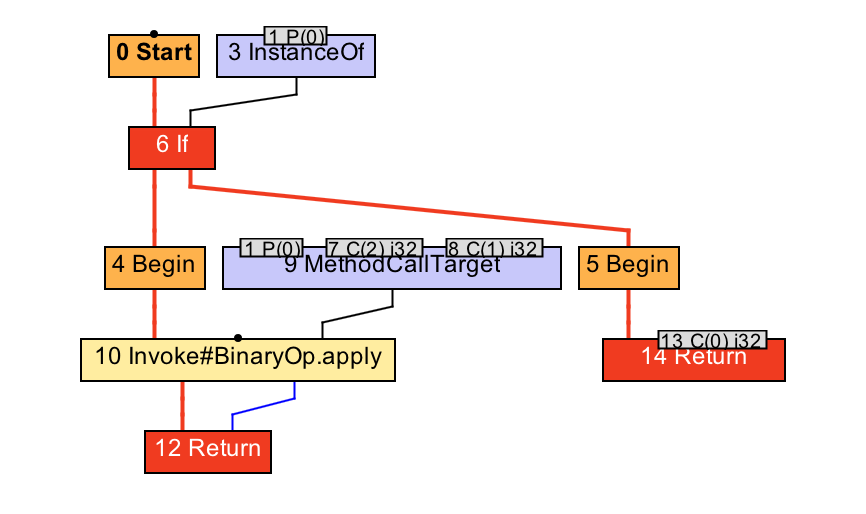

对于上面这段代码中的notInlined方法，尽管理论上即时编译器能够推导出调用者的动态类型为Add，但是C2和Graal都没有这么做。

原因主要有两个方面：

1. 编译时间成本：类型推导属于全局优化，本身比较耗费时间。
2. 兜底机制：就算不进行基于类型推导的完全去虚化，也有接下来的基于类层次分析的去虚化，以及条件去虚化兜底，可以覆盖大部分的代码情况。

因此，C2和Graal的策略是：如果生成Sea-of-Nodes IR后，调用者的动态类型已经能够直接确定，那么就进行这项去虚化；如果需要额外的数据流分析方能确定，那么干脆不做，以节省编译时间，并依赖接下来的去虚化手段进行优化。

---

三、基于类层次分析的完全去虚化

基于类层次分析（Class Hierarchy Analysis, CHA）的完全去虚化通过分析Java虚拟机中所有已被加载的类，判断某个抽象方法或者接口方法是否仅有一个实现。如果是，那么对这些方法的调用将只能调用至该具体实现中。

在上面的例子中，假设在编译foo、bar或notInlined方法时，Java虚拟机仅加载了Add类，那么BinaryOp.apply方法只有Add.apply这么一个具体实现。因此，当即时编译器碰到对BinaryOp.apply的调用时，便可直接内联Add.apply的内容。

3.1 假设与去优化机制

那么问题来了：即时编译器如何保证在今后的执行过程中，BinaryOp.apply方法还是只有Add.apply这么一个具体实现呢？

事实上，它无法保证。因为Java虚拟机有可能在上述编译完成之后加载Sub类，从而引入另一个BinaryOp.apply方法的具体实现Sub.apply。

Java虚拟机的做法是：为当前编译结果注册若干个假设（assumption），假定某抽象类只有一个子类，或者某抽象方法只有一个具体实现，又或者某类没有子类等。

之后，每当新的类被加载，Java虚拟机便会重新验证这些假设。如果某个假设不再成立，那么Java虚拟机便会对其所属的编译结果进行去优化（deoptimize）。

我们通过一个具体例子来理解这个过程：

public static int test(BinaryOp op) {
    return op.apply(2, 1);
}

以上面这段代码中的test方法为例。假设即时编译的时候，如果类层次分析得出BinaryOp类只有Add一个子类的结论，那么即时编译器可以注册一个假设，假定抽象方法BinaryOp.apply有且仅有Add.apply这个具体实现。

基于这个假设，原虚方法调用便可直接被去虚化为对Add.apply方法的调用。如果在之后的运行过程中，Java虚拟机又加载了Sub类，那么该假设失效，Java虚拟机需要触发test方法编译结果的去优化。

3.2 事实上的final

再来看一个有趣的情况：

public static int test(Add op) {
    return op.apply(2, 1); // 仍需添加假设
}

事实上，即便调用者的声明类型为Add，即时编译器仍需为之添加假设。这是因为Java虚拟机不能保证没有重写了apply方法的Add类的子类。

为了保证这里apply方法的语义，即时编译器需要假设Add类没有子类。当然，通过将Add类标注为final，可以避开这个问题。

可以看到，即时编译器并不要求目标方法使用final修饰符。只要目标方法事实上是final的（effective final），便可以进行相应的去虚化以及内联。

不过，如果使用了final修饰符，即时编译器便可以不用生成对应的假设。这将使编译结果更加精简，并减少类加载时所需验证的内容。

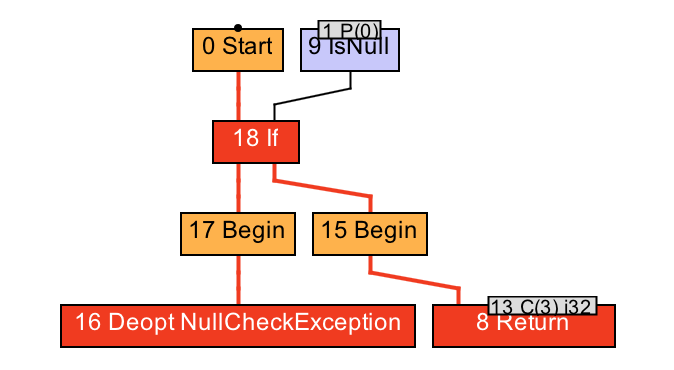

从test方法的IR图可以看出，生成的代码无须检测调用者的动态类型是否为Add，便直接执行内联之后的Add.apply方法中的内容（2+1经过常量折叠之后得到3，对应13号常数节点）。这是因为动态类型检测已被移至假设之中了。

3.3 接口方法调用的特殊性

然而，对于接口方法调用，该去虚化手段则不能移除动态类型检测。这是因为在执行invokeinterface指令时，Java虚拟机必须对调用者的动态类型进行测试，看它是否实现了目标接口方法所在的接口。

补充知识：Java类验证器将接口类型直接看成Object类型，所以有可能出现声明类型为接口，实际类型没有继承该接口的情况，如下例所示：

// A.java
interface I {}
​
public class A {
public static void test(I obj) {
 System.out.println("Hello World");
}
​
public static void main(String[] args) {
 test(new B());
}
}
​
// B.java
public class B implements I { }
​
// Step 1: compile A.java and B.java
// Step 2: remove "implements I" from B.java, and compile B.java
// Step 3: run A

既然这一类型测试无法避免，C2干脆就不对接口方法调用进行基于类层次分析的完全去虚化，而是依赖于接下来的条件去虚化。

---

四、条件去虚化

前面提到，条件去虚化通过向代码中添加若干个类型比较，将虚方法调用转换为若干个直接调用。

具体的原理非常简单：将调用者的动态类型，依次与Java虚拟机所收集的类型Profile中记录的类型相比较。如果匹配，则直接调用该记录类型所对应的目标方法。

我们继续使用前面的例子：

public static int test(BinaryOp op) {
    return op.apply(2, 1);
}

假设编译时类型Profile记录了调用者的两个类型Sub和Add，那么即时编译器可以据此进行条件去虚化，依次比较调用者的动态类型是否为Sub或者Add，并内联相应的方法。其伪代码如下所示：

public static int test(BinaryOp op) {
    if (op.getClass() == Sub.class) {
        return 2 - 1; // inlined Sub.apply
    } else if (op.getClass() == Add.class) {
        return 2 + 1; // inlined Add.apply
    } else {
        ... // 当匹配不到类型Profile中的类型怎么办？
    }
}

如果遍历完类型Profile中的所有记录，仍旧匹配不到调用者的动态类型，那么即时编译器有两种选择。

4.1 匹配失败的处理策略

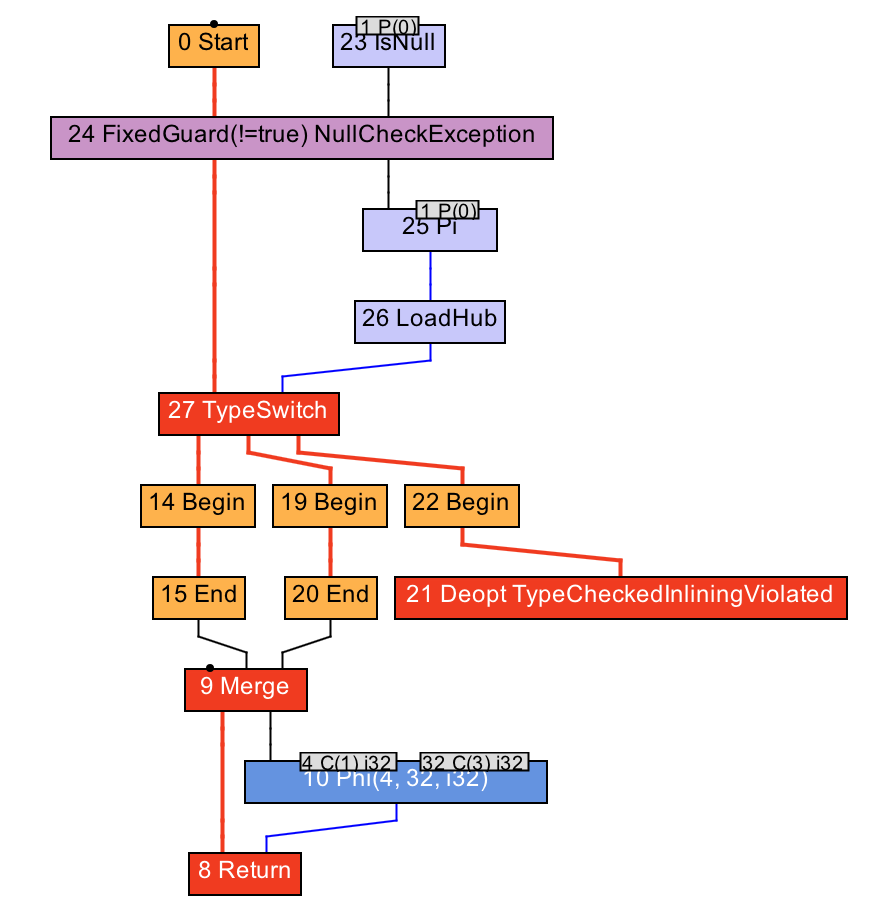

策略一：去优化

当匹配不到动态类型时进行去优化。这种策略比较激进，它假设类型Profile是完整的，即所有可能出现的动态类型都已经被记录了。如果出现了新类型，说明之前的假设不成立，需要去优化重新编译。

策略二：回退到虚调用

如果类型Profile是不完整的，也就是说，某些出现过的动态类型并没有记录至类型Profile之中，那么重新收集并没有多大作用。此时，即时编译器可以让程序进行原本的虚调用，通过内联缓存进行调用，或者通过方法表进行动态绑定。

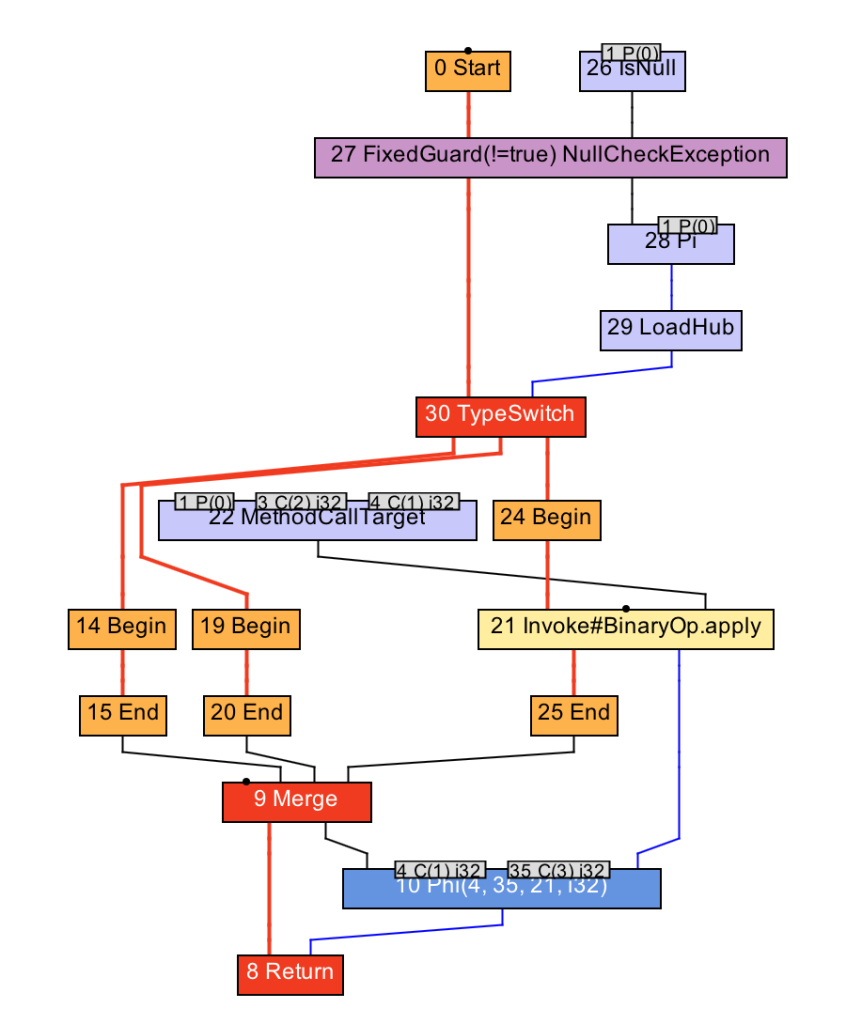

对应的IR图如下所示：

4.2 C2与Graal的差异

在C2中，如果类型Profile是不完整的，即时编译器压根不会进行条件去虚化，而是直接使用内联缓存或者方法表。

而在Graal中，即使类型Profile不完整，也可能进行条件去虚化，对于匹配不到的情况回退到虚调用。

这种差异体现了两种编译器的不同设计哲学：C2更偏向于保守，避免不必要的编译开销；而Graal更愿意尝试更多的优化机会。

---

总结与思考

本文深入讲解了虚方法调用的去虚化技术，这是JVM实现面向对象高性能的关键。让我们来总结一下核心要点：

1. 去虚化的必要性 虚方法调用需要动态绑定，无法直接确定目标方法。要进行方法内联，必须先进行去虚化，将虚方法调用转换为直接调用。

2. 完全去虚化

• 基于类型推导：通过数据流分析推导出调用者的精确动态类型。但只有在生成IR时就能直接确定类型的情况下才会进行，避免过度的编译开销。
• 基于类层次分析（CHA）：通过分析所有已加载的类，判断某方法是否只有一个实现。如果是，则注册假设并直接去虚化。当新类加载导致假设失效时，触发去优化。

3. 条件去虚化 通过类型比较将虚方法调用转换为多个直接调用，基于运行时收集的类型Profile进行优化。匹配失败时有两种策略：去优化或回退到虚调用。

4. 重要概念

• effective final：即使方法没有被声明为final，只要事实上只有一个实现，就可以进行去虚化
• 假设与去优化：JVM通过注册假设来保证优化的正确性，当假设失效时进行去优化
• 类型Profile：运行时收集的类型信息，用于指导条件去虚化

实践建议：

• 对于性能敏感的代码，如果能明确类型，尽量使用具体类型而非抽象类型，这有助于JVM进行去虚化和内联
• 可以通过-XX:+PrintCompilation和-XX:+PrintInlining观察编译和内联情况
• 合理使用final关键字可以帮助JVM生成更精简的代码

下面给出一段代码，你可以用来体验因类加载导致去优化的过程：

// Run with java -XX:CompileCommand='dontinline JITTest.test' -XX:+PrintCompilation JITTest
public class JITTest {
    static abstract class BinaryOp {
        public abstract int apply(int a, int b);
    }
​
    static class Add extends BinaryOp {
        public int apply(int a, int b) {
            return a + b;
        }
    }
​
    static class Sub extends BinaryOp {
        public int apply(int a, int b) {
            return a - b;
        }
    }
​
    public static int test(BinaryOp op) {
        return op.apply(2, 1);
    }
​
    public static void main(String[] args) throws Exception {
        Add add = new Add();
        for (int i = 0; i < 400_000; i++) {
            test(add);
        }
​
        Thread.sleep(2000);
        System.out.println("Loading Sub");
        Sub[] array = new Sub[0]; // Load class Sub
        // Expect output: "JITTest::test (7 bytes)   made not entrant"
        Thread.sleep(2000);
    }
}
